Каталог продукции Инкрементные линейные... ЛИР-7М

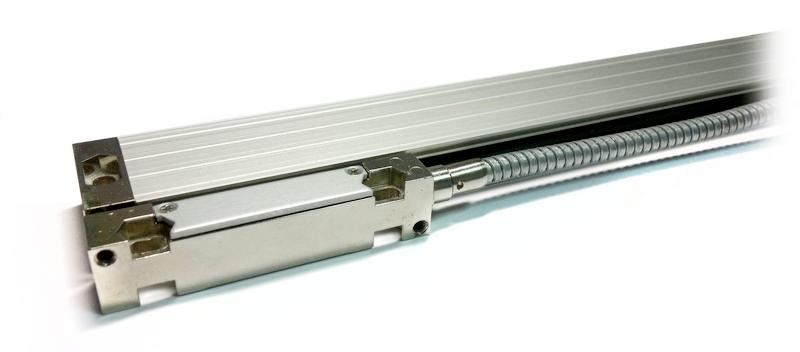

ЛИР-7М Инкрементные линейные фотоэлектрические преобразователи перемещений
Просмотр:
1
Обновленная версия
преобразователя линейных перемещений ЛИР-7 .
Среди особенностей новой модели можно отметить:
применение современной элементной базы для повышения надежности в конструкции считывающего узла используется один осветитель новая специальная форма сечения профиля лучше защищает от попадания СОЖ растровая шкала располагается под углом 45° относительно корпуса новая конструкция унифицированной считывающей головки упрощает монтаж преобразователя кабель в металлорукаве в базовой комплектации

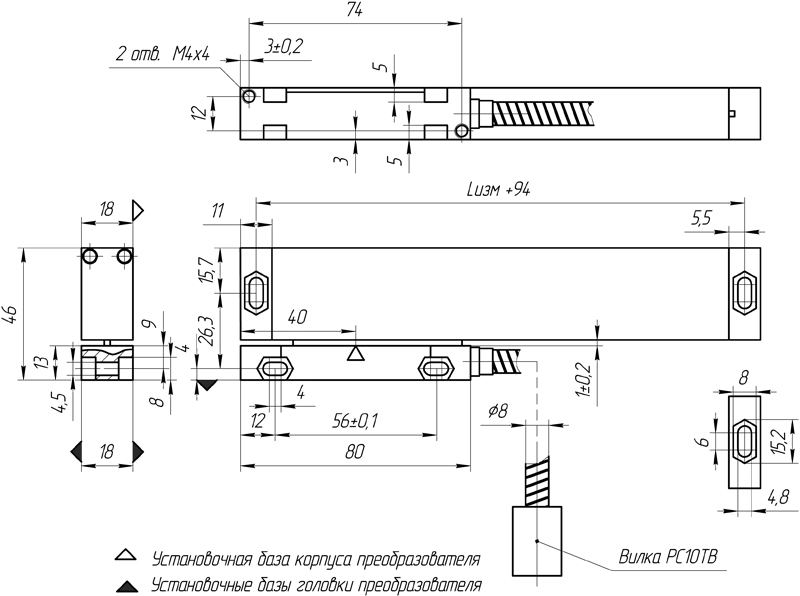

Монтаж корпуса осуществляется за боковые опоры
Длина измерения - от 70 до 1240 мм
Дискретность - до 0,1 мкм
Класс точности - 3,4 ГОСТ26242-90
Текущий статус:
Серийный выпуск
Длина перемещения, мм
70 ;
120 ;
170 ;
220 ;
270 ;
320 ;
370 ;
420 ;
470 ;
520 ;
570 ;
620 ;
720 ;
820 ;
920 ;
1020 ;
1140 ;
1240
Напряжение питания, В
+5
Выходной сигнал
СТ (~11мкА) СН (~1 В) ПИ (TTL)
Период регулярного растра измерительной шкалы (только для выходных сигналов типов СТ, СН) , мкм.
20 40
Дискретность, мкм.
0,1 0,5 1 2 5 10
Класс точности
3 кл ∆д(мкм) = 2+4,5×Lизм(м) 4 кл ∆д(мкм) = 5+8×Lизм(м)
Вариант исполнения
1 - Начало отсчета слева, кабель вправо 2 - Начало отсчета слева, кабель влево 3 - Начало отсчета справа, кабель вправо 4 - Начало отсчета справа, кабель влево
Максимально допустимая скорость измерительного перемещения, м/мин
120
Максимальное ускорение измерительного перемещения, м/с²
30
3D модель (step)
Загрузить
Длина перемещения, мм
70
120
170
220
270
320
370
420
470
520
570
620
720
820
920
1020
1140
1240
Положение референтной метки
Отсутствует
Длина измерения / 2
Через 50 мм
По желанию заказчика
Напряжение питания, В
+5
Выходной сигнал
СТ (~11мкА)
СН (~1 В)
ПИ (TTL)
Период регулярного растра измерительной шкалы (только для выходных сигналов типов СТ, СН) , мкм.
20
40
Дискретность, мкм.
0,1
0,5
1
2
5
10
Класс точности
3 кл ∆д(мкм) = 2+4,5×Lизм(м)
4 кл ∆д(мкм) = 5+8×Lизм(м)
Длина кабеля
1.5 метра
3,0 метра
Кабельное окончание
Вилка РС10ТВ
Розетка РС10ТВ
Вилка DB9
Розетка DB9
Соединитель отсуствует
Вариант исполнения
1 - Начало отсчета слева, кабель вправо
2 - Начало отсчета слева, кабель влево
3 - Начало отсчета справа, кабель вправо
4 - Начало отсчета справа, кабель влево
ЛИР-7М-X1-XXXX2-XX3-XX4-XX5-XX6-X7-XXX8-X9 (Спецзаказ)
В спецзаказе указать конкретные параметры, отличные от приведенных ниже и согласованные с производителем
Вариант исполнения
X 1
1 - начало отсчета слева, выход кабеля направо2 - начало отсчета слева, выход кабеля налево3 - начало отсчета справа, выход кабеля направо4 - начало отсчета справа, выход кабеля налево
Длина преобразуемого перемещения Lизм., мм
XXXX 2 Стандартный ряд или любая длина в диапазоне от 70 до 1240 мм
Положение референтной метки
XX 3 00 - Р.М. отсутствует01 - одна Р.М. по середине длины измерения03 - Р.М. с шагом 50 мм02 - Количество и положение Р.М. назначает потребитель. После кода 02 указать в скобках положение Р.М. от начала отсчета. Расстояние между Р.М. должно быть кратно 50 мм.
Напряжение питания
XX 4 +5 В (05 )
Тип выходного сигнала
XX 5
I ≤ 100 мАСТ (~11 мкА)СН (~1 В)
I ≤ 150 мАПИ (TTL)
Период сигнала, мкм (для СН и СТ)
Дискретность, мкм (для ПИ)
XX 6 20 ; 40
0,1 (01 ); 0,5 (05 ); 1,0 (1 );
2,0 (2 ); 5,0 (5 ); 10,0 (10 )
Класс точности
X 7 3; 4
Длина кабеля
XXX 8
1,5 или 3,0 метра
Кабельное окончание
X 9
В(РС10ТВ) - вилка РС10ТВР(РС10ТВ) - розетка РС10ТВВ(DB9) - вилка DB9Р(DB9) - розетка DB9O - соединитель отсутствует
Пример заказа: ЛИР-7M-1-0420-03-05-ПИ-1-4-1.5-В(РС10ТВ)
ЛИР-7М, исполнение 1, Lизм. = 420 мм, Р.М. через 50 мм, напряжение питания +5 В, тип выходного сигнала ПИ, дискретность 1 мкм, класс точности - 4, длина кабеля 1,5 м, вилка РС10ТВ.
