ЛИР-9М
Инкрементные линейные фотоэлектрические преобразователи перемещений

Описание

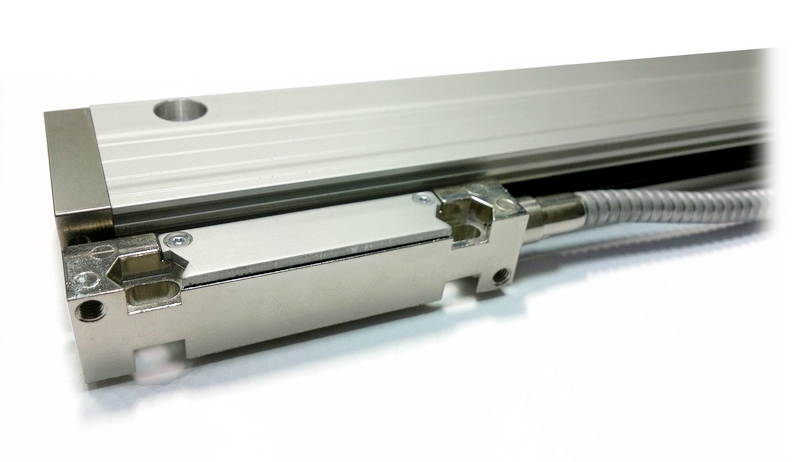

Инкрементный преобразователь линейных перемещений ЛИР-9М

Просмотр: 1

Обновленная версия преобразователя линейных перемещений ЛИР-9.

Среди особенностей новой модели можно отметить:

применение современной элементной базы

для повышения надежности в конструкции считывающего узла используется один осветитель

новая специальная форма сечения профиля лучше защищает от попадания СОЖ

растровая шкала располагается под углом 45° относительно корпуса

новая конструкция унифицированной считывающей головки упрощает монтаж преобразователя

кабель в металлорукаве в базовой комплектации

Имеет корпус повышенной жесткости
Монтаж выполняется посредством проходных отверстий в корпусе изделия
Рекомендуемая длина измерения - от 70 до 2040 мм (максимально до 3170 мм)
Дискретность - до 0,1 мкм
Класс точности - 3,4 ГОСТ26242-90

Текущий статус: Серийный выпуск

Технические характеристики - Форма заказа

Характеристики

Сопутствующее

Заказать


Длина перемещения, мм		70 ; 120 ; 170 ; 220 ; 270 ; 320 ; 370 ; 420 ; 470 ; 520 ; 570 ; 620 ; 720 ; 820 ; 920 ; 1020 ; 1140 ; 1240 ; 1340 ; 1440 ; 1540 ; 1640 ; 1740 ; 1840 ; 1940 ; 2040 ; 2240 ; 2440 ; 2640 ; 2840 ; 3040 ; 3170
Напряжение питания, В		+5
Выходной сигнал		СТ (~11мкА) СН (~1 В) ПИ (TTL)
Период регулярного растра измерительной шкалы (только для выходных сигналов типов СТ, СН) , мкм.		20 40
Дискретность, мкм.		0,1 0,5 1 2 5 10
Класс точности		3 кл ∆д(мкм) = 2+4,5×Lизм(м) 4 кл ∆д(мкм) = 5+8×Lизм(м)
Вариант исполнения		1 - Начало отсчета слева, кабель вправо 2 - Начало отсчета слева, кабель влево 3 - Начало отсчета справа, кабель вправо 4 - Начало отсчета справа, кабель влево
Максимально допустимая скорость измерительного перемещения, м/мин		120
Максимальное ускорение измерительного перемещения, м/с²		30
3D модель (step)		Загрузить

Документация

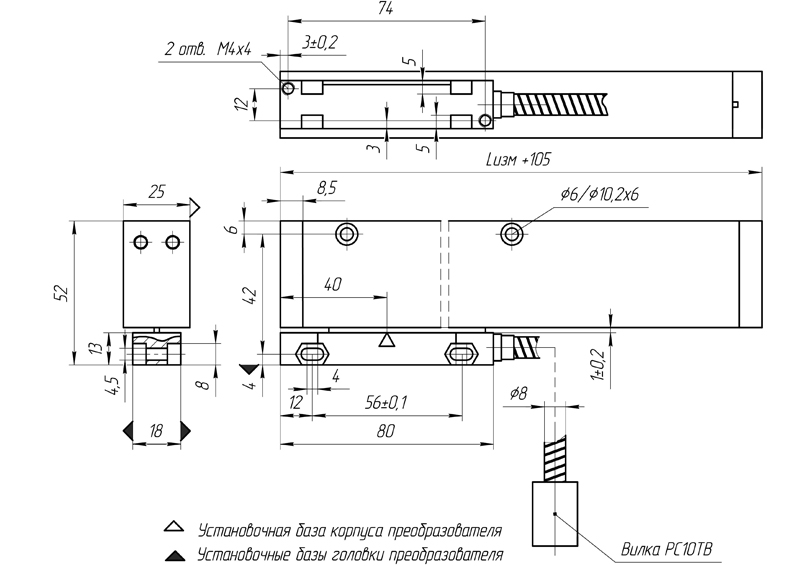

Габаритный че...

Код заказа

ЛИР-9М-X1-XXXX2-XX3-XX4-XX5-XX6-X7-XXX8-X9 (Спецзаказ)

В спецзаказе указать конкретные параметры, отличные от приведенных ниже и согласованные с производителем

Вариант исполнения	X1	1 - начало отсчета слева, выход кабеля направо 2 - начало отсчета слева, выход кабеля налево 3 - начало отсчета справа, выход кабеля направо 4 - начало отсчета справа, выход кабеля налево
Длина преобразуемого перемещения Lизм., мм	XXXX2	Стандартный ряд или любая длина в диапазоне от 70 до 3170 мм
Положение референтной метки	XX3	00 - Р.М. отсутствует 01 - одна Р.М. по середине длины измерения 03 - Р.М. с шагом 50 мм 02 - Количество и положение Р.М. назначает потребитель. После кода 02 указать в скобках положение Р.М. от начала отсчета. Расстояние между Р.М. должно быть кратно 50 мм.
Напряжение питания	XX4	+5 В (05)
Тип выходного сигнала	XX5	I ≤ 100 мА СТ (~11 мкА) СН (~1 В)		I ≤ 150 мА ПИ (TTL)
Период сигнала, мкм (для СН и СТ) Дискретность, мкм (для ПИ)	XX6	20; 40		0,1 (01); 0,5 (05); 1,0 (1); 2,0 (2); 5,0 (5); 10,0 (10)
Класс точности	X7	3; 4
Длина кабеля	XXX8	1,5 или 3,0 метра
Кабельное окончание	X9	В(РС10ТВ) - вилка РС10ТВ Р(РС10ТВ) - розетка РС10ТВ В(DB9) - вилка DB9 Р(DB9) - розетка DB9 O - соединитель отсутствует

Пример заказа: ЛИР-9M-1-1840-01-05-ПИ-1-4-1.5-В(DB9)

ЛИР-9М, исполнение 1, Lизм. = 1840 мм, одна Р.М. по середине длины измерения, напряжение питания +5 В, тип выходного сигнала ПИ, дискретность 1 мкм, класс точности - 4, длина кабеля 1,5 м, вилка DB9.
