Каталог продукции Резольверы - преобразователи... ЛИР-ДР250А

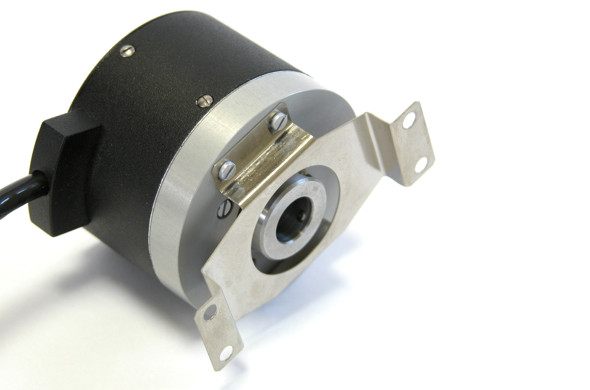

ЛИР-ДР250А Резольверы - преобразователи угловых перемещений на основе вращающегося трансформатора
Просмотр:
1
ЛИР-ДР250А является преобразователем углового положения, созданным на основе резольвера (вращающегося трансформатора). После подачи переменного напряжения на обмотку возбуждения (Uвозб.) с выходных обмоток можно снять переменное напряжение с амплитудой, пропорциональной косинусу (UA) и синусу (UB) угла положения вала датчика относительно корпуса в пределах 360°.
ЛИР-ДР250А может применяться в системах автоматического управления в качестве преобразователя углового положения.
Текущий статус:
Серийный выпуск
Интервал рабочих температур °С
от -40 до +85
Масса (без кабеля)
0,37 кг
Степень защиты от внешних воздействий
IP65
Максимальная скорость вращения вала, об./мин.
10000 об/мин
Вибрационное ускорение в диапазоне частот (55...2000) Гц
≤ 100 м/с2
Момент трогания ротора (20°C)
≤ 0,01 Н·м
Ударное ускорение
≤ 300 м/с2
Момент инерции ротора
4,6х10-6 кг·м²
Допустимое осевое смещение вала, мм
±0,5 мм
Допустимое радиальное смещение вала, мм
±0,2 мм
Напряжение возбуждения (U возб)
~7 B ±5%
Ток через обмотку возбуждения
≤ 50мА
Частота возбуждения
10 кГц
Точность
± 10'
Диаметр корпуса, мм
50
Описание соединителей (pdf)
Загрузить
3D модель (step)
Загрузить
ЛИР-ДР250А-X1 -X2 -X3 -XX4 -XX5 - XXX 6- (Спецзаказ)
В спецзаказе указать конкретные параметры, отличные от приведенных ниже и согласованные с производителем

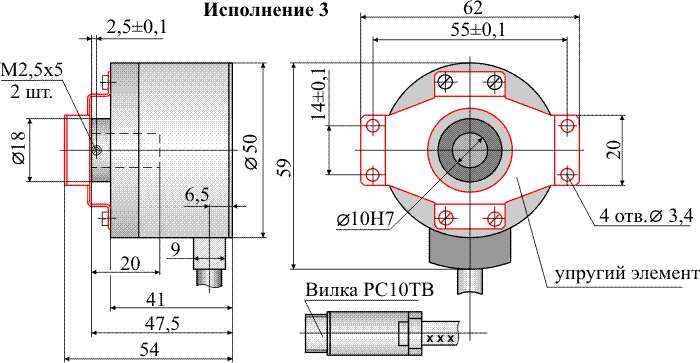

Исполнение
X 1 3 - кабель сбоку
Температурный диапазон
X 2 Т - от -40 до +100°С
Напряжение возбуждения
X 3 ~7 В (7 )
Частота возбуждения
XX 4 10 кГц (10 )
Класс точности ГОСТ 26242-90
XX 5 10 - ±10'
Длина кабеля
XXX 6 Стандартная - 1 м
Пример заказа: ЛИР-ДР250А-3-Т-7-10-10-1,0
ЛИР-ДР250А, исполнение 3, температурный диапазон от -40 до +100°С, напряжение возбуждения 7 В, частота возбуждения 10 кГц, класс точности - 10.
