  ЛИР-800
Соединительные муфты для угловых датчиков (муфты энкодеров)

       Описание

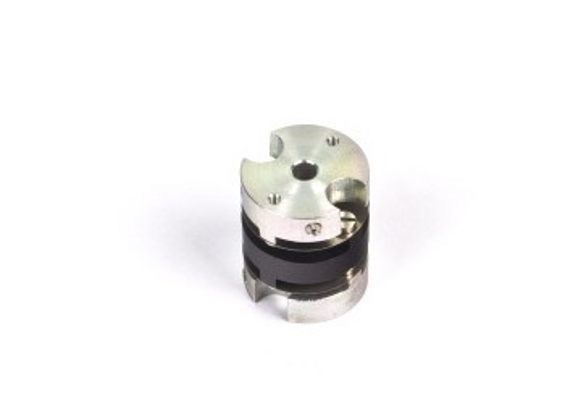

Соединительная муфта для угловых датчиков ЛИР-800
Просмотр:    1

Мембранная муфта.
Служит для соединения вала углового датчика с валом механизма заказчика.
Миниатюрная - диаметр корпуса 16 мм; Погрешность передачи вращения ±30".
Посадочные диаметры 3мм; 4 мм; или 1/8".

Синонимы: муфта энкодера.

Текущий статус:    Серийный выпуск


       Технические характеристики - Форма заказа
   Характеристики    Сопутствующее    Заказать
Посадочные диаметры D1     3 мм ;   4 мм ;   1/8"
Тип муфты   мембранная
Погрешность передачи вращения   ±30''
Допустимое радиальное смещение осей   ≤0,2 мм
Допустимый наклон осей   ≤0,5°
Жесткость на скручивание   50 Н·м/рад
Допустимый крутящий момент   0,04 Н·м
Допустимое осевое смещение   ≤0,2 мм
Момент инерции   1,9×10-7 кг·м²
Максимальная скорость вращения   10000 об/мин
Масса муфты (не более)   0,007 кг

       Документация

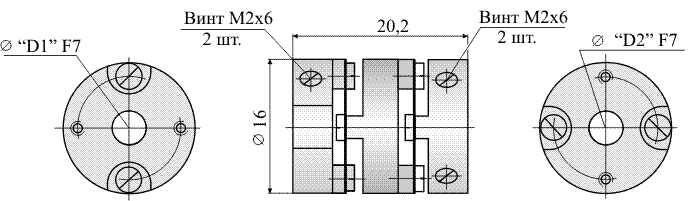

   Габаритный че...       Код заказа
