  ЛИР-801
Соединительные муфты для угловых датчиков (муфты энкодеров)

       Описание

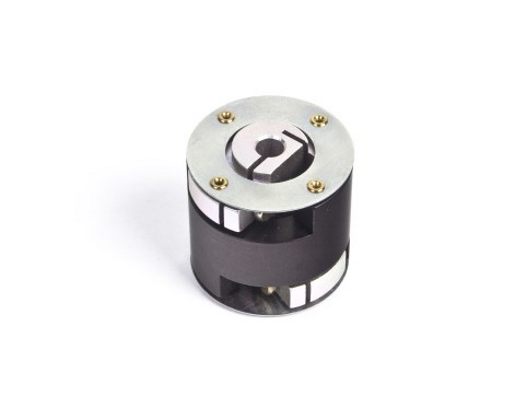

Соединительная муфта для угловых датчиков ЛИР-801
Просмотр:    1

Мембранная муфта.
Служит для соединения вала углового датчика с валом механизма заказчика.
Отличительные особенности: Погрешность передачи вращения ±10".
Посадочные диаметры от 3 до 10 мм; или (1/8)"; (1/4)"; (5/16)"; (3/8)".

Синонимы: муфта энкодера.

Текущий статус:    Серийный выпуск


       Технические характеристики - Форма заказа
   Характеристики    Сопутствующее    Заказать
Посадочные диаметры D1     3 мм ;   4 мм ;   5 мм ;   6 мм ;   7 мм ;   8 мм ;   9 мм ;   10 мм ;   1/8" ;   1/4" ;   5/16" ;   3/8"
Тип муфты   мембранная
Погрешность передачи вращения   ±10''
Допустимое радиальное смещение осей   ≤0,2 мм
Допустимый наклон осей   ≤1,0°
Жесткость на скручивание   150 Н·м/рад
Допустимый крутящий момент   0,1 Н·м
Допустимое осевое смещение   ≤0,2 мм
Момент инерции   3,0×10-6 кг·м²
Максимальная скорость вращения   16000 об/мин
Масса муфты (не более)   0,027 кг
Технические условия (pdf)   ЛИР-801_ТУ.pdf

       Документация

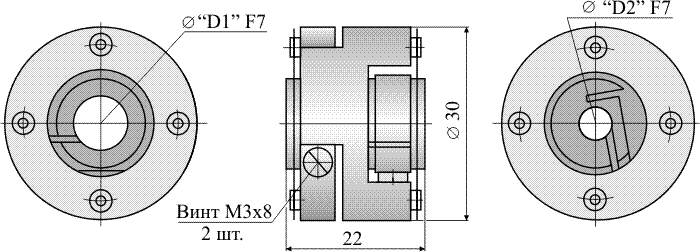

   Габаритный че...       Код заказа
