Каталог продукции > Соединительные муфты для... > ЛИР-803
  ЛИР-803
Соединительные муфты для угловых датчиков (муфты энкодеров)

       Описание

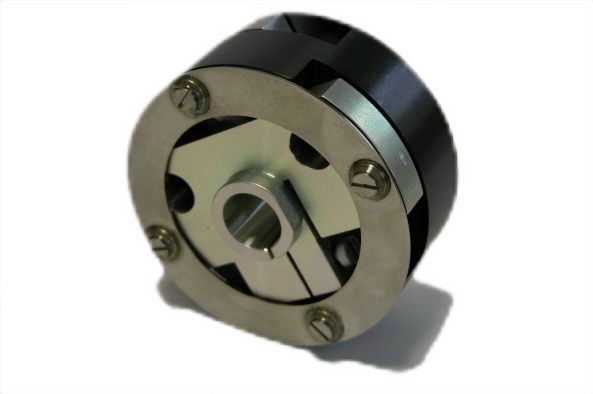

Соединительная муфта для угловых датчиков ЛИР-803
Просмотр:    1     2

Мембранная муфта.
Служит для соединения вала углового датчика с валом механизма заказчика.
Отличительные особенности: Погрешность передачи вращения ±2".
Посадочные диаметры 10; 14 мм.

Синонимы: муфта энкодера.

Текущий статус:    Серийный выпуск


       Технические характеристики - Форма заказа
   Характеристики    Сопутствующее    Заказать
Посадочные диаметры D1     10 мм ;   14 мм
Тип муфты   мембранная
Погрешность передачи вращения   ±2,0''
Допустимое радиальное смещение осей   ≤0,3 мм
Допустимый наклон осей   ≤0,5°
Жесткость на скручивание   4000 Н·м/рад
Допустимый крутящий момент   0,5 Н·м
Допустимое осевое смещение   ≤0,2 мм
Момент инерции   2,0×10-4 кг·м²
Максимальная скорость вращения   3000 об/мин
Масса муфты (не более)   0,22 кг
Технические условия (pdf)   ЛИР-801_ТУ.pdf

       Документация

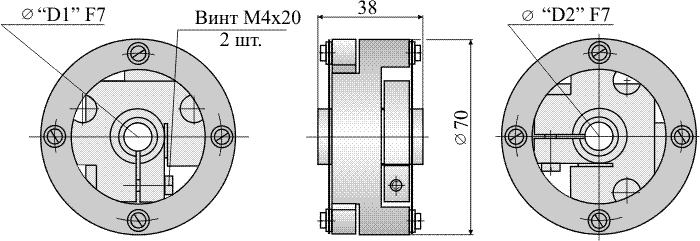

   Габаритный че...       Код заказа
