  ЛИР-814
Соединительные муфты для угловых датчиков (муфты энкодеров)

       Описание

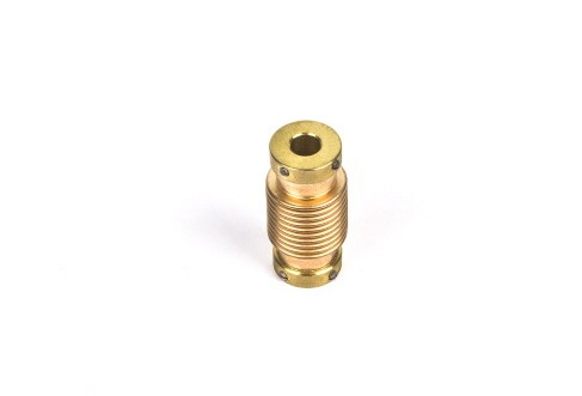

Сильфонная муфта для угловых датчиков ЛИР-814
Просмотр:    1

Сильфонная муфта.
Служит для соединения вала углового датчика с валом механизма заказчика.
Погрешность передачи вращения ±25".
Посадочные диаметры - 3; 4; 5; 6 мм.

Синонимы: муфта энкодера.

Текущий статус:    Серийный выпуск


       Технические характеристики - Форма заказа
   Характеристики    Сопутствующее    Заказать
Посадочные диаметры D1     3 мм ;   4 мм ;   5 мм ;   6 мм
Тип муфты   сильфонная
Погрешность передачи вращения   ±25''
Допустимое радиальное смещение осей   ≤0,2 мм
Допустимый наклон осей   ≤1,0 град
Жесткость на скручивание   40 Н·м/рад
Допустимый крутящий момент   ≤0,1 Н·м
Допустимое осевое смещение   ≤0,5 мм
Момент инерции   2,5×10-7 кг·м²
Максимальная скорость вращения   12000 об/мин
Масса муфты (не более)   0,012 кг
Технические условия (pdf)   ЛИР-814_ТУ.pdf

       Документация

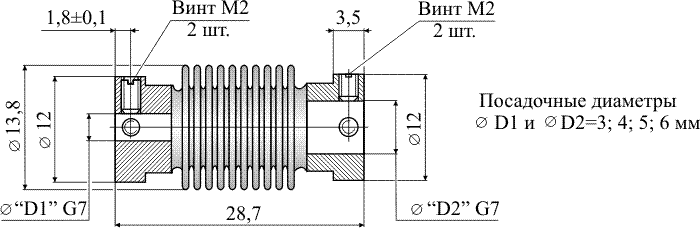

   Габаритный че...       Код заказа
