  ЛИР-825
Соединительные муфты для угловых датчиков (муфты энкодеров)

       Описание

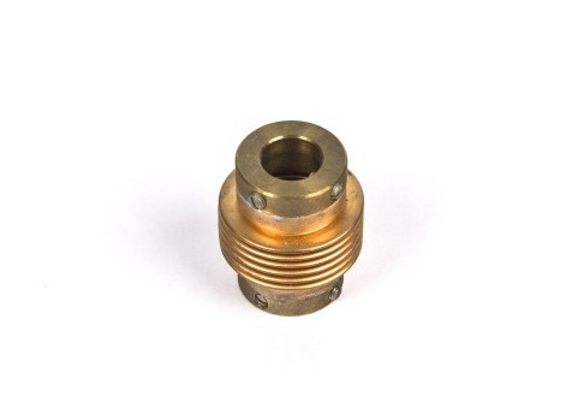

Сильфонная муфта для угловых датчиков ЛИР-825
Просмотр:    1

Сильфонная муфта.
Служит для соединения вала углового датчика с валом механизма заказчика.
Отличительные особенности: Погрешность передачи вращения ±10".
Посадочные диаметры 4; 5; 6; 7; 8; 9; 10; 12 мм.

Синонимы: муфта энкодера.

Текущий статус:    Серийный выпуск


       Технические характеристики - Форма заказа
   Характеристики    Сопутствующее    Заказать
Посадочные диаметры D1     4 мм ;   5 мм ;   6 мм ;   7 мм ;   8 мм ;   9 мм ;   10 мм ;   12 мм
Тип муфты   сильфонная
Погрешность передачи вращения   ±10''
Допустимое радиальное смещение осей   ≤0,2 мм
Допустимый наклон осей   ≤1,0 град
Жесткость на скручивание   130 Н·м/рад
Допустимый крутящий момент   ≤0,1 Н·м
Допустимое осевое смещение   ≤1,0 мм
Момент инерции   1,8×10-6 кг·м²
Максимальная скорость вращения   12000 об/мин
Масса муфты (не более)   0,035 кг

       Документация

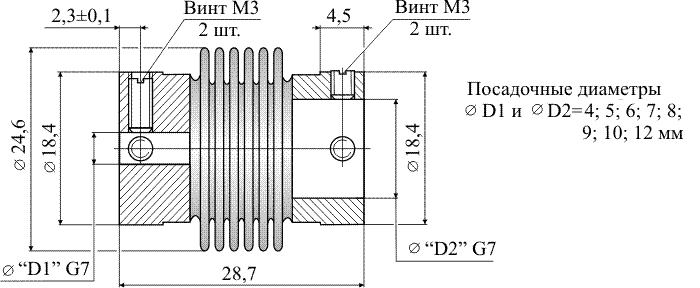

   Габаритный че...       Код заказа
