Каталог продукции Соединительные муфты для... ЛИР-805

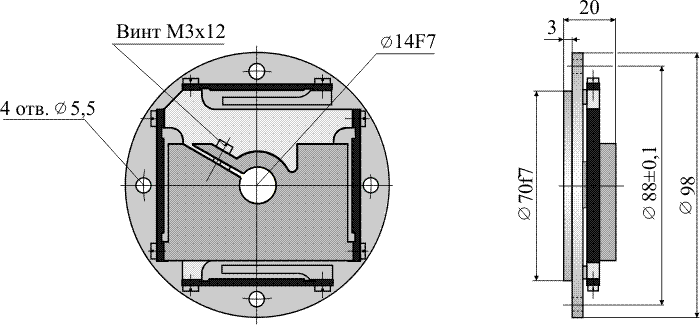

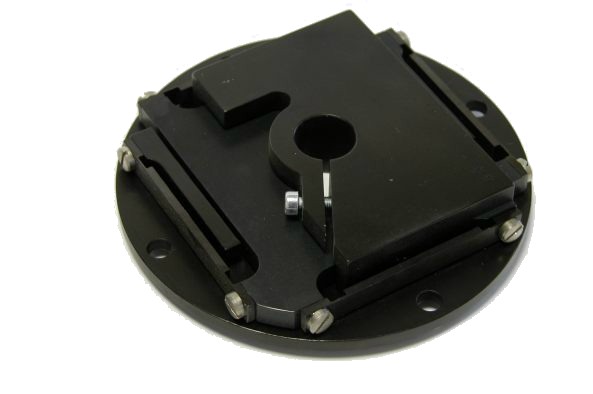

ЛИР-805 Соединительные муфты для угловых датчиков (муфты энкодеров)
Просмотр:
1
Торсионная муфта.
Служит для соединения вала углового датчика с валом механизма заказчика.
Отличительные особенности: Прецизионная. Погрешность передачи вращения ±0,5".
Посадочный диаметр 14 мм.
Синонимы: муфта энкодера.
Текущий статус:
Серийный выпуск
Посадочные диаметры D1
14 мм
Тип муфты
торсионная
Погрешность передачи вращения
±0,5''
Допустимое радиальное смещение осей
≤0,3 мм
Допустимый наклон осей
≤1,0°
Жесткость на скручивание
6000 Н·м/рад
Допустимый крутящий момент
1,0 Н·м
Допустимое осевое смещение
≤0,1 мм
Момент инерции
2,0×10-4 кг·м²
Максимальная скорость вращения
1000 об/мин
Масса муфты (не более)
0,25 кг
Технические условия (pdf)
ЛИР-805_ТУ.pdf
