  ЛИР-807
Соединительные муфты для угловых датчиков (муфты энкодеров)

       Описание

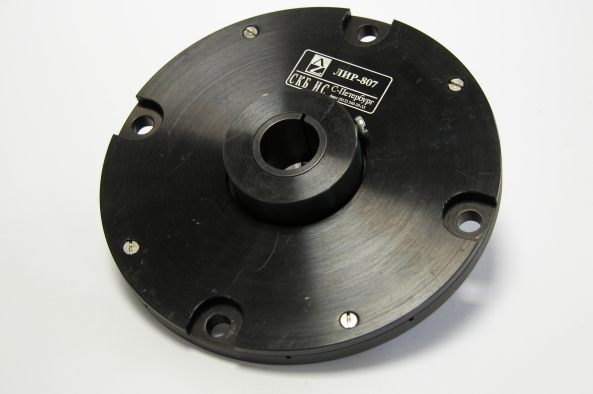

Соединительная муфта для угловых датчиков ЛИР-807
Просмотр:    1

Торсионная муфта.
Служит для соединения вала углового датчика с валом механизма заказчика.
Прецизионная. Погрешность передачи вращения ±1".
Посадочный диаметр - 14 мм.

Текущий статус:    Снят с производства


       Технические характеристики - Форма заказа
   Характеристики    Сопутствующее    Заказать
Посадочные диаметры D1     14 мм
Тип муфты   торсионная
Погрешность передачи вращения   ±1,0''
Допустимое радиальное смещение осей   ≤0,3 мм
Допустимый наклон осей   ≤2,0°
Жесткость на скручивание   4000 Н·м/рад
Допустимый крутящий момент   1,0 Н·м
Допустимое осевое смещение   ≤0,5 мм
Момент инерции   1,7×10-7 кг·м²
Максимальная скорость вращения   1000 об/мин
Масса муфты (не более)   0,21 кг
Технические условия (pdf)   ЛИР-805_ТУ.pdf

       Документация

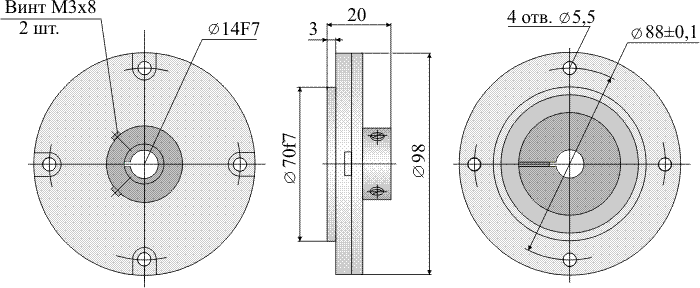

   Габаритный че...       Код заказа
