!!!ВНИМАНИЕ: КОЛИЧЕСТВО КОНТРОЛЛЕРОВ ЛИР-987А НЕ МОЖЕТ ПРЕВЫШАТЬ КОЛИЧЕСТВО КОНТРОЛЛЕРОВ ДВИЖЕНИЯ В СИСТЕМЕ.

Контроллер входов/выходов ЛИР-987А входит в Систему Позиционного Программного Управления приводами. Контроллер не может функционировать как отдельное устройство, а должен подключаться к контроллеру движения ЛИР-980,981,983 и предназначен для увеличения общего количества входов/выходов СППУ.

Количество дискретных входов/выходов ЛИР-987А определяется кодом заказа: 6 входов/6 выходов, либо 12 входов, либо 12 выходов.
Кроме дискретных входов/выходов контроллер имеет один аналоговый вход для подключения корректора подач или корректора шпинделя.

Входы/выходы контроллера могут быть использованы для задач управления приводом или для управления электроавтоматикой станка.
Назначение входов и выходов контроллера осуществляется в параметрах пульта оператора ЛИР-581 и выбирается пользователем из списка в меню параметров.

Для сигнализации о текущем состоянии входа/выхода, напротив каждой клеммы, установлены светодиодные индикаторы - зелёного цвета для входов и красного для выходов. Входы и выходы гальванически изолированы от электрических цепей контроллера. Оптореле, установленные на выходах, могут управлять пускателями непосредственно, в то время как оптроны требуют установки промежуточных реле.

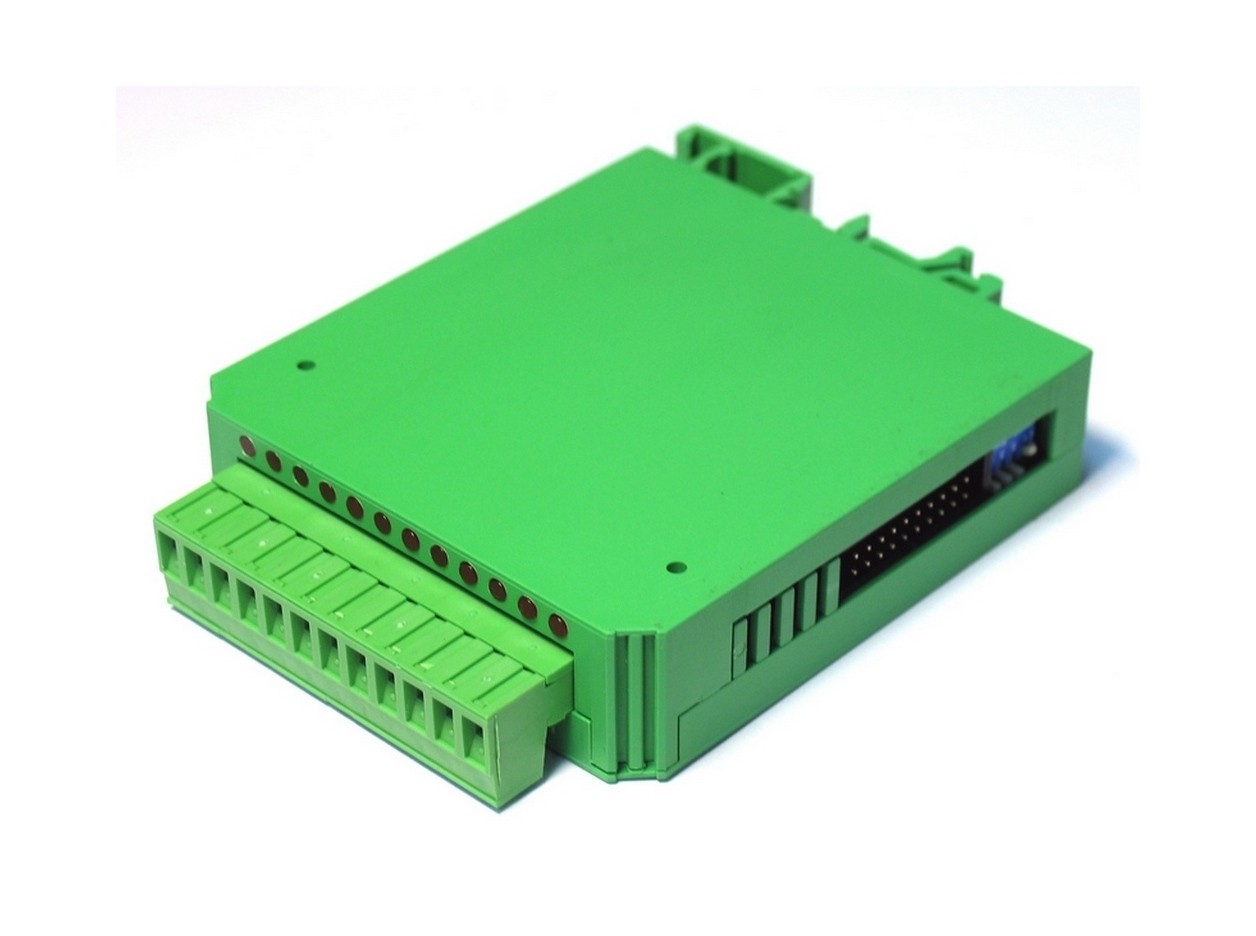

ЛИР-987А Изготавливается в малогабаритном пластмассовом корпусе с креплением, предназначенным для установки модуля на DIN-рельс. Для подключения внешних устройств используются разъемные колодки с винтовыми зажимами.

Текущий статус:    Серийный выпуск
