С помощью контроллера электроавтоматики ЛИР-986А можно осуществить программную реализацию релейных логических схем электроавтоматики оборудования и обеспечить управление устройствами по заданной программе. Контроллер ЛИР-986А может использоваться в составе СППУ с возможностью доступа к контроллеру через маркеры из управляющей программы ЛИР-581. Подключение модуля к контроллерам СППУ осуществляется 20-жильным плоским кабелем через разъем ХP2. Так же, контроллер ЛИР-986А может работать автономно совместно с контроллерами ЛИР-987В и обеспечивать реализацию жесткой логики работы электроавтоматики. Подключение контроллера ЛИР-986А к внешним устройствам обеспечивается с помощью контроллеров входов/выходов ЛИР-987В, связь с которыми обеспечивается через разъем ХP1. Количество контроллеров ЛИР-987В(Б) выбирается исходя из необходимого количества входов/выходов для управления оборудованием, но не более 10шт. Программирование контроллера осуществляется от персонального компьютера через кабель USB, подключаемый к разъему XТ3.

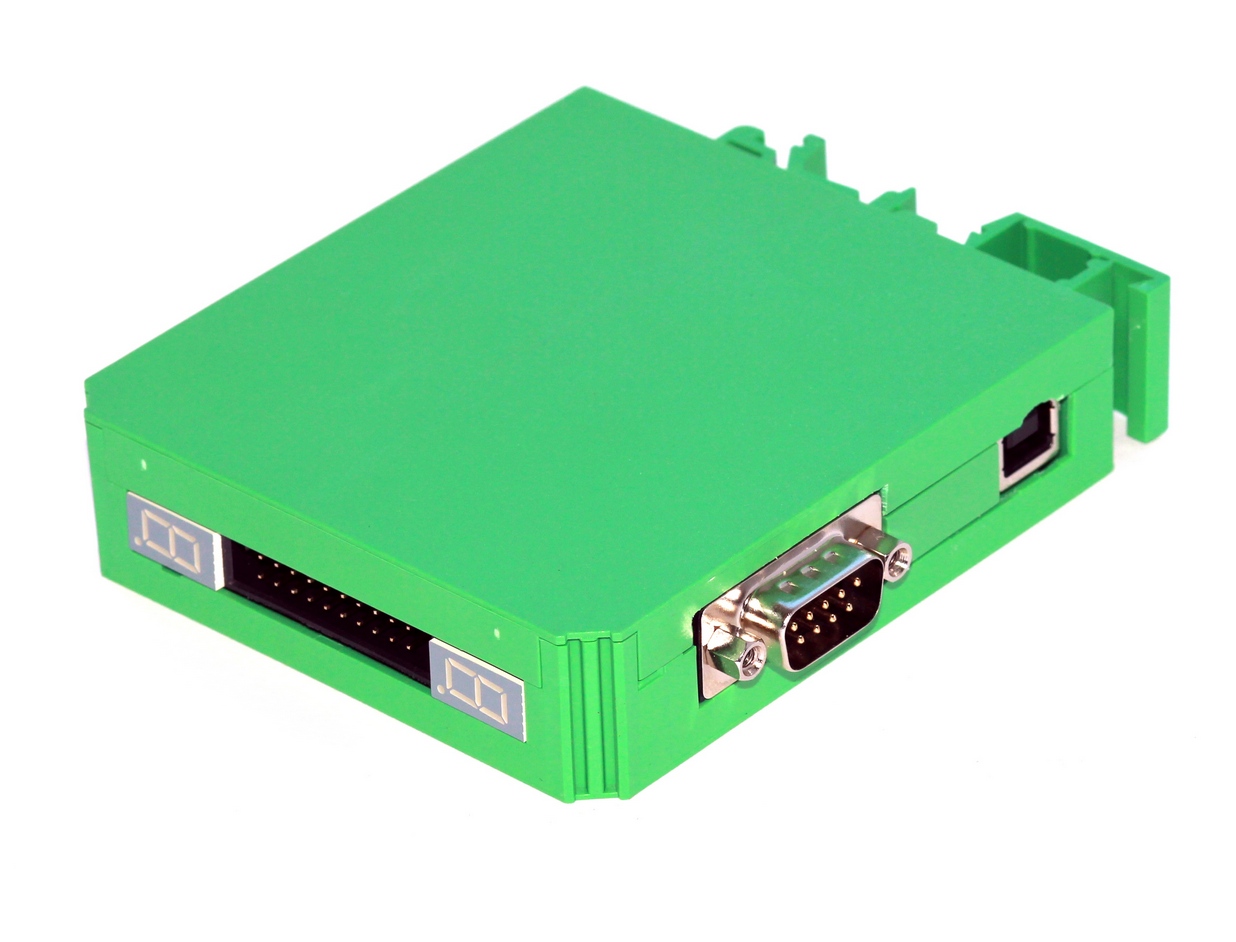

Световые индикаторы показывают состояние и ошибки модуля – на нижнем индикаторе выводится количество подключенных контроллеров входов/выходов или мигает номер ошибки, а на индикатор в верхней части контроллера можно выводить состояние восьми маркеров – с М901 по М908. Контроллер ЛИР-986А изготавливается в малогабаритном пластмассовом корпусе с креплением, предназначенным для установки модуля на DIN-рельс.
