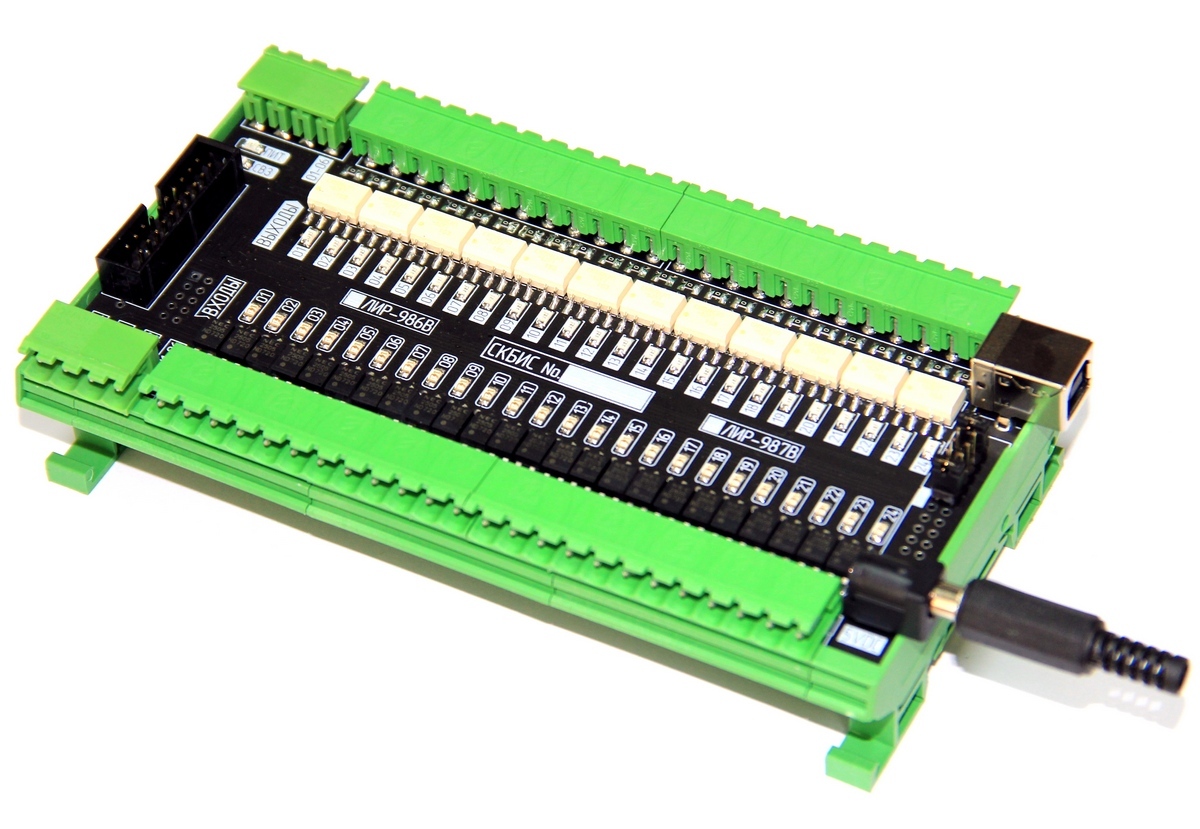

С помощью контроллера электроавтоматики ЛИР-986В можно осуществить программную реализацию релейных логических схем электроавтоматики оборудования и обеспечить управление устройствами автоматики по заданной программе. Контроллер ЛИР-986В может работать как автономно, так и в составе СППУ с возможностью доступа к программе контроллера из управляющей программы ЛИР-581 через 16 входных и 16 выходных маркеров. Контроллер ЛИР-986В обеспечивает реализацию жесткой логики работы электроавтоматики, используя опто-изолированные 24 входа и 24 выхода.

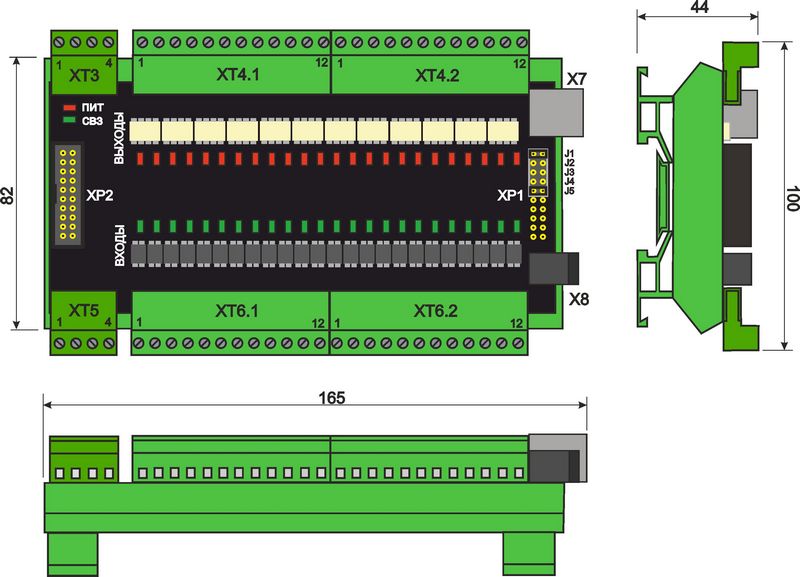

Подключение модуля к СППУ осуществляется 20-жильным плоским кабелем через разъем XP2. В случае использования контроллера отдельно от СППУ, питающее напряжение 5В подаётся через разъем Х8. Также можно осуществлять питание контроллера при подключении кабеля USB – для этого необходимо установить перемычки J1 и J5 на штыревой разъём XP1.
Для подключения внешних устройств используются колодки с винтовыми зажимами для проводов XT4,XT6. Для подачи внешнего питания входов/выходов используются колодки XT3, XT5. Для сигнализации о текущем состоянии, напротив клемм каждого входа/выхода, установлены световые индикаторы. Зелёного цвета для входов и красного для выходов. Программирование контроллера и отладка программы электроавтоматики осуществляется от персонального компьютера через разъём X7 (USB тип B).

Контроллер ЛИР-986В изготавливается в пластмассовом корпусе в виде платформы с креплением, предназначенным для установки модуля на DIN-рельс.

Текущий статус:    Серийный выпуск
