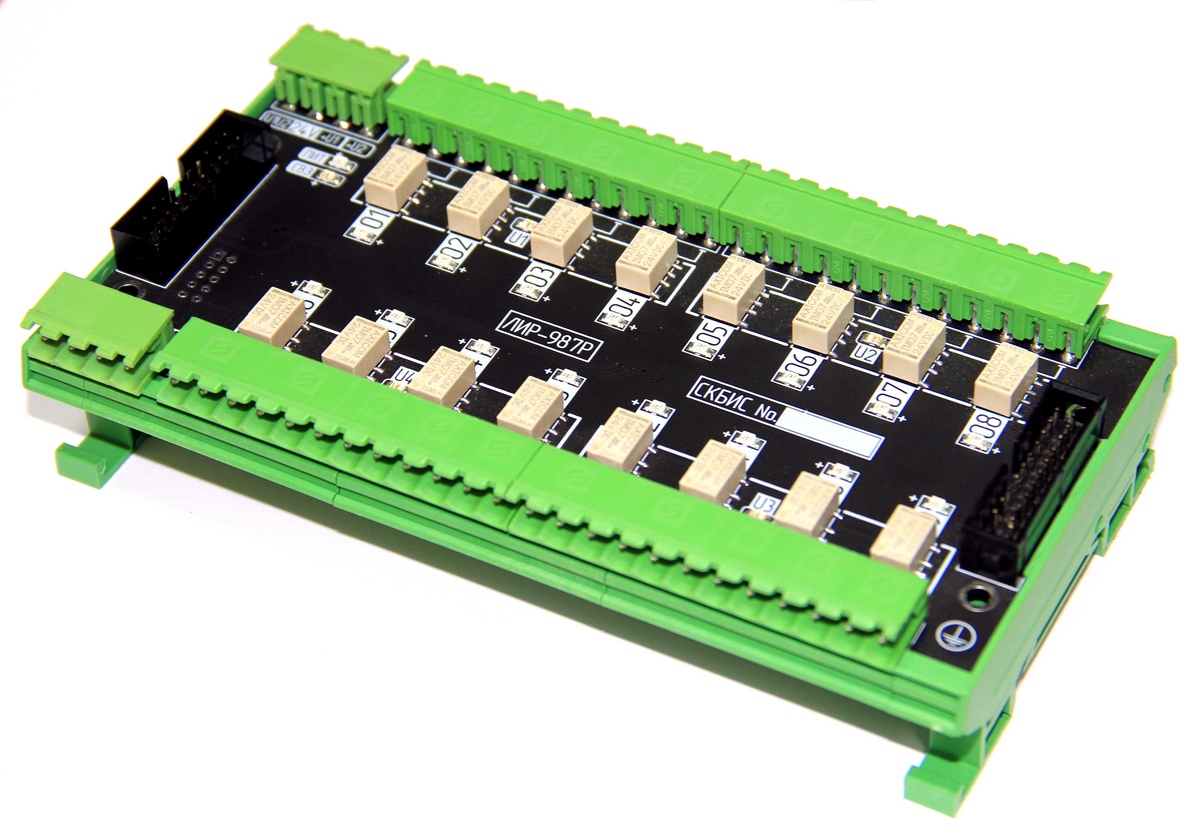

Контроллер релейных выходов ЛИР-987Р входит в Систему Позиционного Программного Управления приводами.
Контроллер не может функционировать как отдельное устройство, а должен подключаться к контроллеру электроавтоматики ЛИР-986А для увеличения общего количества выходов в СППУ.

Количество дискретных выходов ЛИР-987Р: 16 выходов и каждый выход управляет катушкой реле, которое имеет 1НЗ и 1НО контакты. Выходы могут быть использованы для задач управления мощными устройствами электроавтоматики станка. Назначение выходов контроллера осуществляется через маркеры контроллера электроавтоматики, которые доступны в параметрах пульта оператора ЛИР-581 и выбираются пользователем из списка в меню параметров.

Для сигнализации о текущем состоянии реле, установлены светодиодные индикаторы красного цвета. Питание катушек реле осуществляется от внешнего источника постоянного тока напряжением 24В. Питание катушек разделено по 4 реле. Индикация питания катушек каждой четвёрки реле осуществляется индикаторами зеленого цвета. Питание катушек реле гальванически изолировано от электрических цепей контроллера.

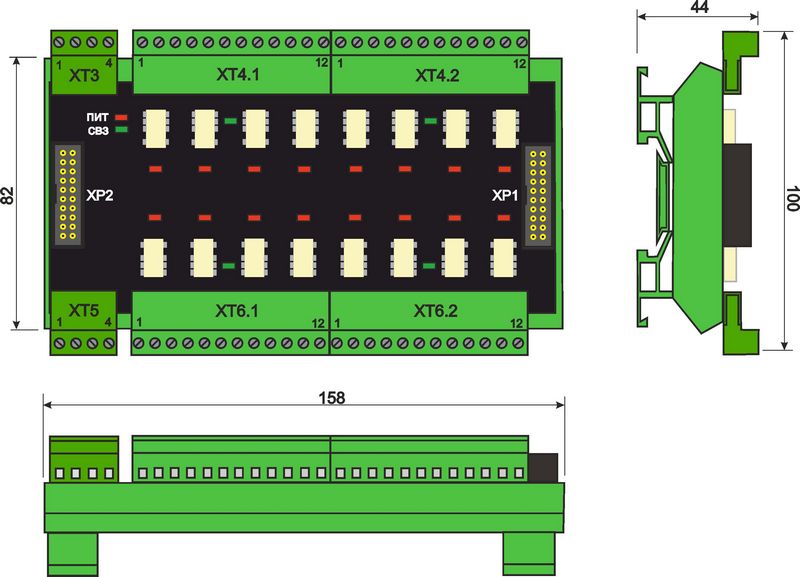

Контроллер ЛИР-986Р изготавливается в пластмассовом корпусе в виде платформы с креплением, предназначенным для установки модуля на DIN-рельс. Для подключения внешних проводов используются разъемные колодки с винтовыми зажимами.

Текущий статус:    Серийный выпуск
