ЛИР-986Б входит в Систему Позиционного Программного Управления приводами и является контроллером управления электроавтоматикой, который может работать независимо от пульта оператора, по своей программе. Программа электроавтоматики подготавливается на компьютере и загружается в контроллер через RS-485 интерфейс.
Контроллер ЛИР-986Б может использоваться в составе СППУ с возможностью доступа к контроллеру из управляющей программы ЛИР-581 через входные/выходные маркеры. Подключение модуля к СППУ осуществляется 20-жильным плоским кабелем. Так же, контроллер ЛИР-986А может работать автономно и обеспечивать реализацию жесткой логики работы электроавтоматики. Программирование контроллера осуществляется от персонального компьютера через адаптер ЛИР-967 (USB-RS485).

ЛИР-986Б имеет 12 дискретных входов и 12 дискретных выходов. Входы и выходы могут быть использованы для управления приводами подач или для управления электроавтоматикой по выбору пользователя. Для сигнализации о текущем состоянии входа/выхода, напротив каждой клеммы, установлены светодиодные индикаторы - зелёного цвета для входов и красного для выходов. Входы и выходы гальванически изолированы от электрических цепей контроллера. Оптореле, установленные на выходах, могут управлять пускателями непосредственно, в то время как оптроны требуют установки промежуточных реле.

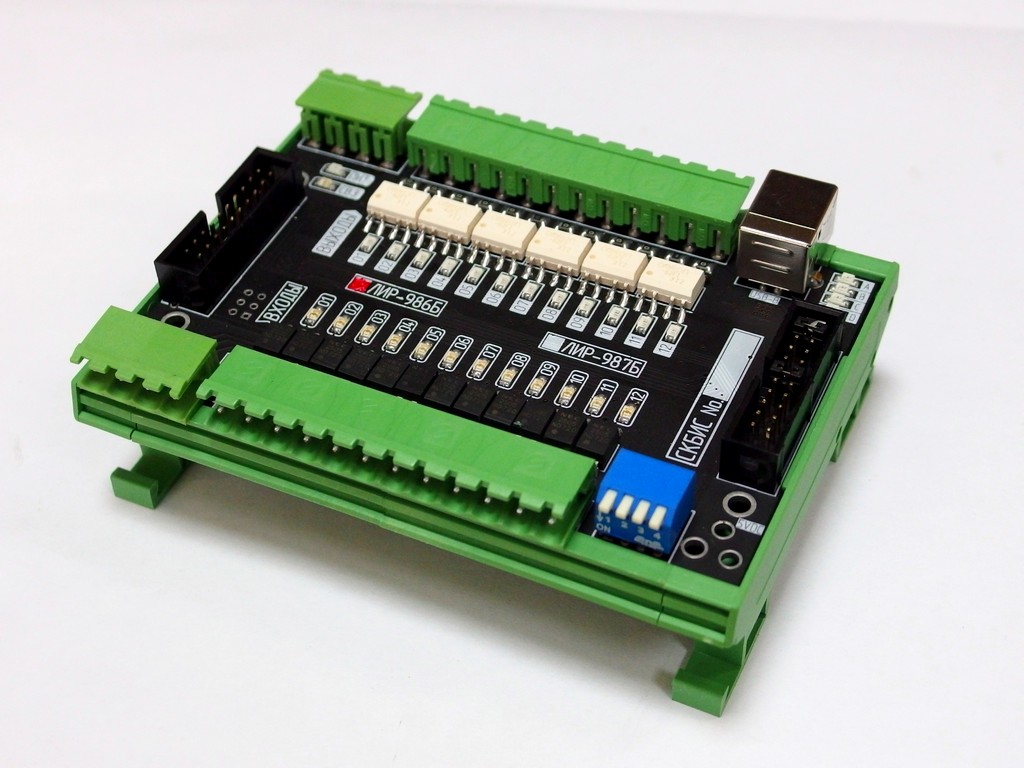

ЛИР-986Б Изготавливается в малогабаритном пластмассовом корпусе с креплением, предназначенным для установки модуля на DIN-рельс. Для подключения внешних проводов используются разъемные колодки с винтовыми зажимами.

Текущий статус:    Серийный выпуск
