Магнит закрепляется на вал внутри корпуса датчика. Изменения магнитного потока при вращении вала датчика действуют на заказную микросхему, размещенную внутри корпуса.
Микросхема выдает угловую позицию с разрядностью 13 бит (8192 сиг/об), при рабочей скорости до 20, 000 об/мин. Выходные сигналы могут иметь инкрементную, аналоговую или цифровую формы.

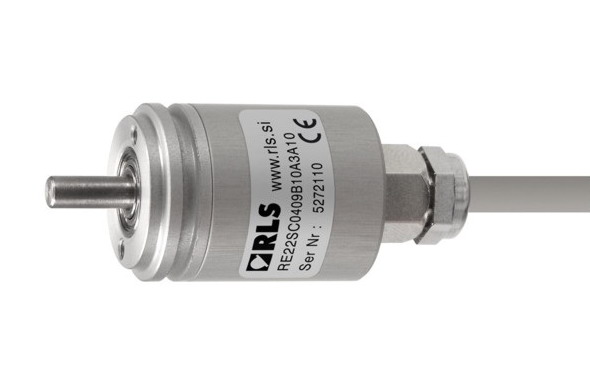

Диаметр герметичного корпуса составляет 22 мм и имеет высокую стойкость к загрязнениям IP68. RE22 можно использовать в многочисленных устройствах, например для автоматизации в области кораблестроения, медицины, производства упаковки, печатной промышленности, обработки металлов, управления двигателей и приборного оснащения/аппаратурного оформления.
По физическому принципу работы этот преобразователь относится к классу магнитных датчиков.
Магнитные датчики
Магнитные датчики используют эффект холла - явление возникновения разности потенциалов при помещении проводника с постоянным током в магнитное поле. Эффект холла открыт Э.Холлом в 1879 году. Основными элементами магнитных датчиков СКБ ИС являются: подвижный магнит и четыре датчика Холла. Вместо датчиков Холла могут применяться магниторезисторы.
По точности и разрешению магнитные датчики уступают, например, фотоэлектрическим, однако просты в реализации, менее требователен к условиям эксплуатации и размерам конструкции.
AC – Синусоидальный аналоговый вывод, 2Vpp SC – Двоичный синхронно-серийный вывод (SSI), RS422 IC – Инкрементный вывод RS422 PC – Двоичный параллельный вывод
Диаметр отверстия вала (на корпусе магнита)
4 мм
Разрешение
1 синус/косинус на оборот 9-бит (512 положений на оборот) 9-бит (512 импульсов на оборот, 128 импульсов на оборот)
Варианты соединителя
9-контактный соединитель типа D (для электрических вариантов AC, SC и IC) 15- контактный соединитель типа D (только для датчиков с параллельным выходом (PC)) Без соединителя
Степень защиты
IP53, высокая EMC защита (двойное экранирование кабеля + соединитель с металлическим корпусом) IP64, высокая EMC защита IP68, высокая EMC защита IP53, стандартная EMC защита (одинарное экранирование кабеля + соединитель с пластмассовым корпусом) IP64, стандартная EMC защита IP68, стандартная EMC защита
