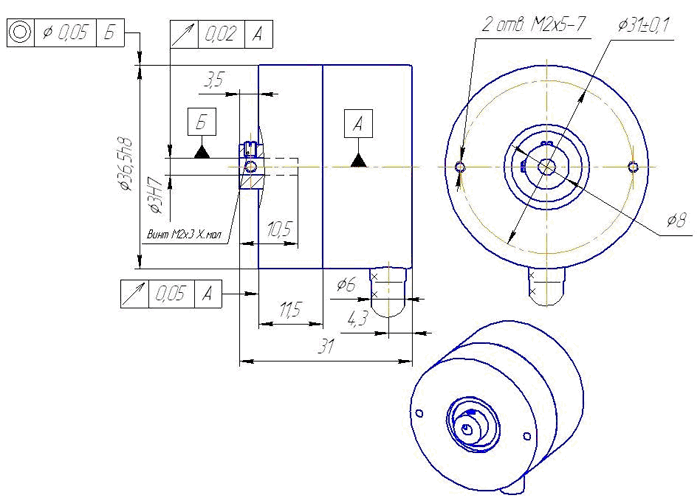

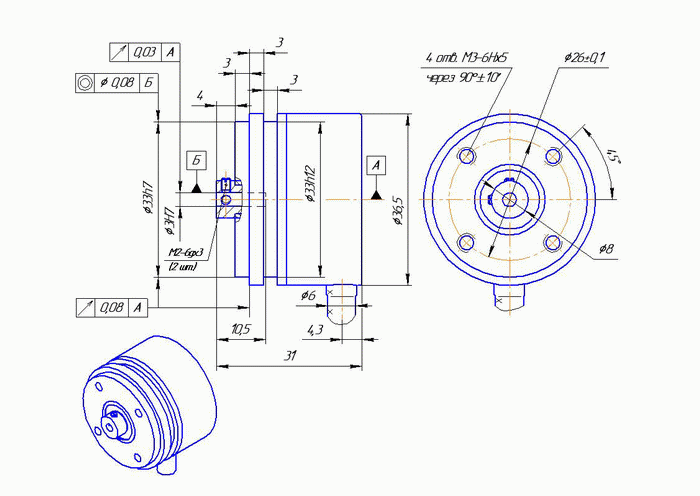

Малогабаритный абсолютный датчик углового положения (абсолютный энкодер).
Принцип действия: магнитный.
Диаметр корпуса 37 мм.
Разрешающая способность до 12 разрядов на оборот.
Точность ±0,5º.
Полый вал.
По физическому принципу работы этот преобразователь относится к классу магнитных датчиков.
Магнитные датчики
Магнитные датчики используют эффект холла - явление возникновения разности потенциалов при помещении проводника с постоянным током в магнитное поле. Эффект холла открыт Э.Холлом в 1879 году. Основными элементами магнитных датчиков СКБ ИС являются: подвижный магнит и четыре датчика Холла. Вместо датчиков Холла могут применяться магниторезисторы.
По точности и разрешению магнитные датчики уступают, например, фотоэлектрическим, однако просты в реализации, менее требователен к условиям эксплуатации и размерам конструкции.
В спецзаказе указать конкретные параметры, отличные от приведенных ниже и согласованные с производителем
Исполнение
X1
3 - кабель сбоку.
Температурный диапазон
X2
H - от 0 до +70°С
T - от -40 до +85°С
Разрядность
XX3
до 12
Напряжение питания
XX4
05 +5 В
Вид выходного сигнала
XX5
RS - стандарт RS-422
Способ выдачи данных
X6
3 - последовательный SSI
Тип выходного кода
X7
2 - двоичный
Длина кабеля
XXX8
Стандартная - 1 м
Кабельное окончание
X9
B - вилка; P - розетка. В () указать тип соединителя, соединитель отсутствует - 0
Пример заказа: ЛИР-МА237A-3-Т-12-05-RS-3-2-1,0-Р(DB9)
ЛИР-МА237A, исполнение 3, температурный диапазон от -40 до +85°С, количество разрядов выходного кода - 12, напряжение питания +5 В, вид выходного сигнала - RS-422, способ выдачи данных - последовательный SSI, тип выходного кода - двоичный, длина кабеля 1 м, розетка DB9.
