Абсолютный датчик углового положения (абсолютный энкодер).
Принцип действия: магнитный.

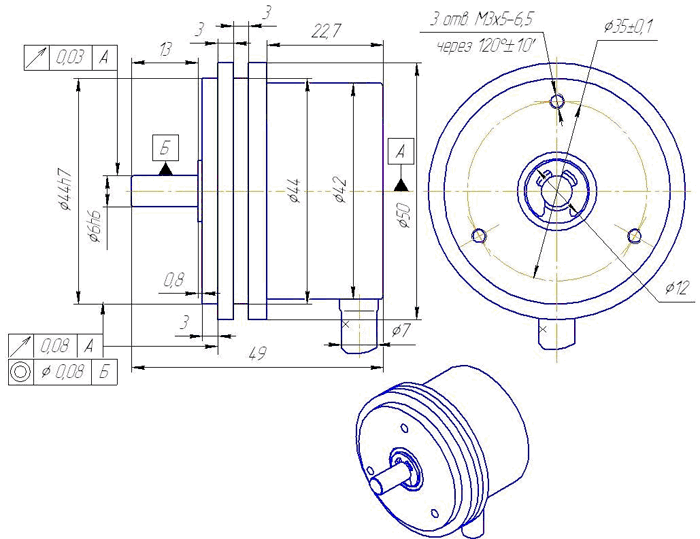

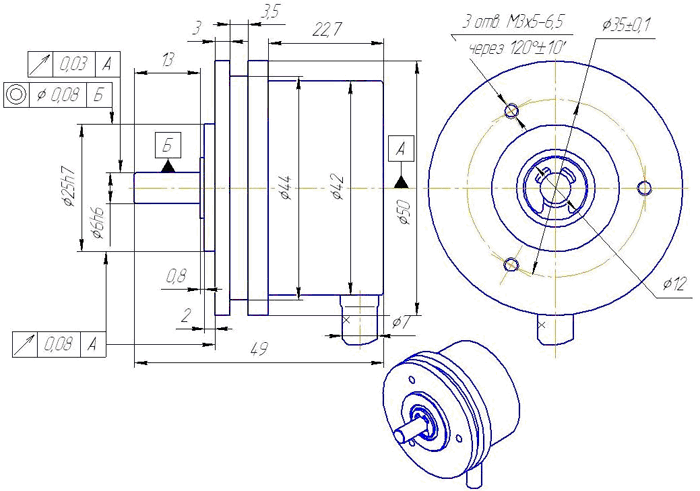

Диаметр корпуса 50 мм.
Разрешающая способность до 8 разрядов на оборот.
Точность ±1,0º.
Цельный вал.
По физическому принципу работы этот преобразователь относится к классу магнитных датчиков.
Магнитные датчики
Магнитные датчики используют эффект холла - явление возникновения разности потенциалов при помещении проводника с постоянным током в магнитное поле. Эффект холла открыт Э.Холлом в 1879 году. Основными элементами магнитных датчиков СКБ ИС являются: подвижный магнит и четыре датчика Холла. Вместо датчиков Холла могут применяться магниторезисторы.
По точности и разрешению магнитные датчики уступают, например, фотоэлектрическим, однако просты в реализации, менее требователен к условиям эксплуатации и размерам конструкции.
В спецзаказе указать конкретные параметры, отличные от приведенных ниже и согласованные с производителем
Исполнение
X1
3 - кабель сбоку.
Температурный диапазон
X2
H - от 0 до +70°С
T - от -45 до +85°С
Разрядность
XX3
до 8
Напряжение питания
XX4
05 +5 В
10 от +10 до +30 В
Вид выходного сигнала
XX5
TP - стандартный TTL
OC - открытый коллектор
OE - открытый эмиттер
Способ выдачи данных
X6
1 - параллельный
Тип выходного кода
X7
1 - код Грея
2 - двоичный
Длина кабеля
XXX8
Стандартная - 1 м
Кабельное окончание
X9
B - вилка; P - розетка. В () указать тип соединителя, соединитель отсутствует - 0
Пример заказа: ЛИР-МА150А-3-Т-8-05-RS-3-2-1,0-Р(DB15)
ЛИР-МА150А, исполнение 3, температурный диапазон от -40 до +85°С, количество разрядов выходного кода - 8, напряжение питания +5 В, вид выходного сигнала - RS-422, способ выдачи данных - последовательный SSI, тип выходного кода - двоичный, длина кабеля 1 м, розетка DB15.
