Абсолютный датчик углового положения (абсолютный энкодер).
Принцип действия: магнитный.
Диаметр корпуса 58 мм.
Разрешающая способность 1024 позиций на оборот.
Особенности датчика:
рассчитан на жесткие условия эксплуатации.

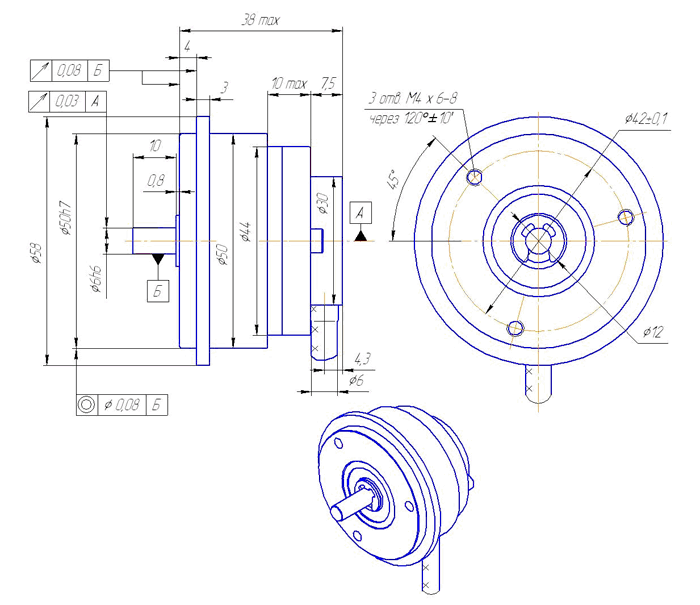

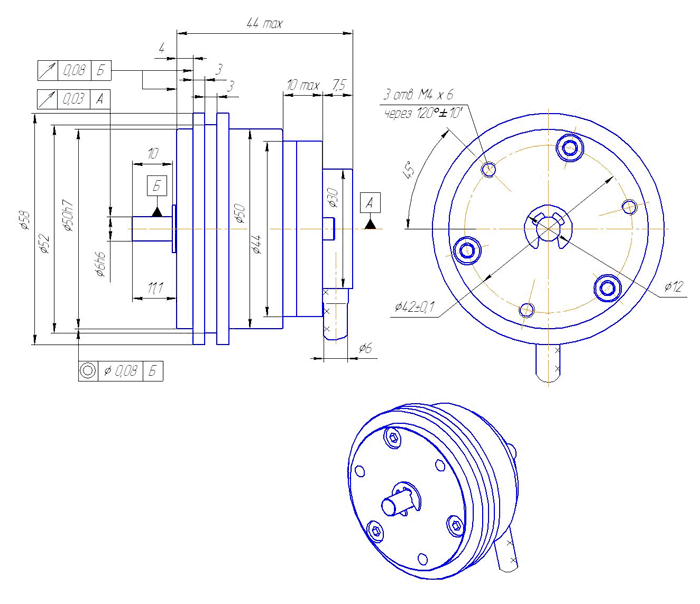

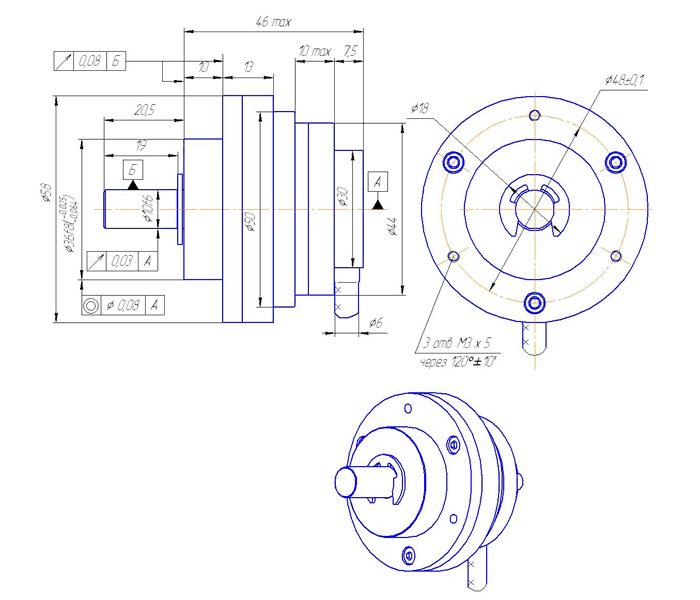

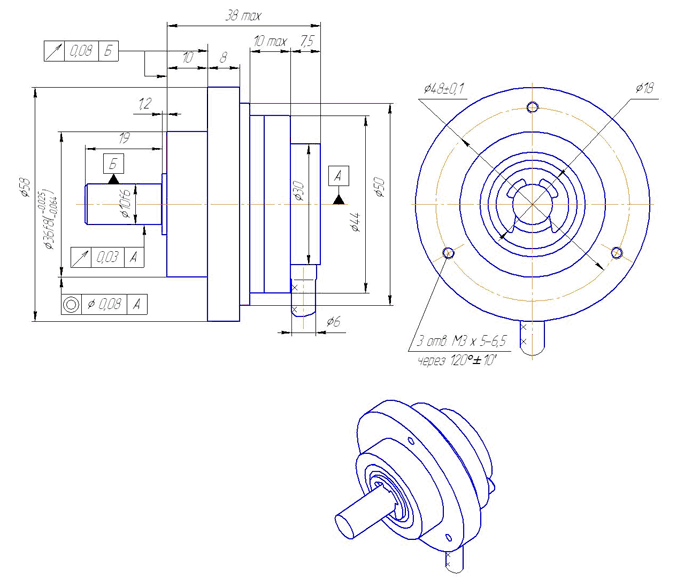

Степень защиты от внешних воздействий IP65 для модификаций А, Д и IP67 для Ж, Л.
Выдерживает повышенные нагрузки на вал.
Цельный вал.
По физическому принципу работы этот преобразователь относится к классу магнитных датчиков.
Магнитные датчики
Магнитные датчики используют эффект холла - явление возникновения разности потенциалов при помещении проводника с постоянным током в магнитное поле. Эффект холла открыт Э.Холлом в 1879 году. Основными элементами магнитных датчиков СКБ ИС являются: подвижный магнит и четыре датчика Холла. Вместо датчиков Холла могут применяться магниторезисторы.
По точности и разрешению магнитные датчики уступают, например, фотоэлектрическим, однако просты в реализации, менее требователен к условиям эксплуатации и размерам конструкции.
В спецзаказе указать конкретные параметры, отличные от приведенных ниже и согласованные с производителем
Исполнение
X1
3 - кабель сбоку
4 - кабель с торца
Температурный диапазон
X2
H - от 0 до +70°С
T - от -40 до +85°С
Число дискрет выходного сигнала на оборот вала
XXXX3
32, 64, 128, 256, 512, 1024
Напряжение питания
XX4
12 - +12...+30В
16 - ±12...±16В
Вид выходного сигнала
XX5
Т1 - 0…20мА
Т2 - 4…20мА
H1 - 0…10В
H2 - -10…+10В
Диапазон измерений
XXX6
45°, 90°, 180°, 360°
Длина кабеля
XX7
Стандартная - 1 м
Кабельное окончание
X8
B - вилка; P - розетка. В () указать тип соединителя: соединитель отсутствует - О
Пример заказа: ЛИР-МС158Л-4-Т-1024-12-Т1-360-1,0-0
ЛИР-МС158Л, исполнение 4, температурный диапазон от -40 до +85°С, число дискрет выходного сигнала – 1024, напряжение питания от +12 до +30 В, вид выходного сигнала - линейно нарастающий от 0 до 20 мА, диапазон измерений - 360°, длина кабеля 1 м, соединитель отсутствует.
