Миниатюрный абсолютный датчик углового положения (абсолютный энкодер).
Принцип действия: магнитный.
Диаметр корпуса 8 мм.
Разрешающая способность до 12 разрядов на оборот.
Точность ±1,0º.
Особенности датчика:
Приборный вариант с плоским кабелем.
Полый вал.
По физическому принципу работы этот преобразователь относится к классу магнитных датчиков.
Магнитные датчики
Магнитные датчики используют эффект холла - явление возникновения разности потенциалов при помещении проводника с постоянным током в магнитное поле. Эффект холла открыт Э.Холлом в 1879 году. Основными элементами магнитных датчиков СКБ ИС являются: подвижный магнит и четыре датчика Холла. Вместо датчиков Холла могут применяться магниторезисторы.
По точности и разрешению магнитные датчики уступают, например, фотоэлектрическим, однако просты в реализации, менее требователен к условиям эксплуатации и размерам конструкции.

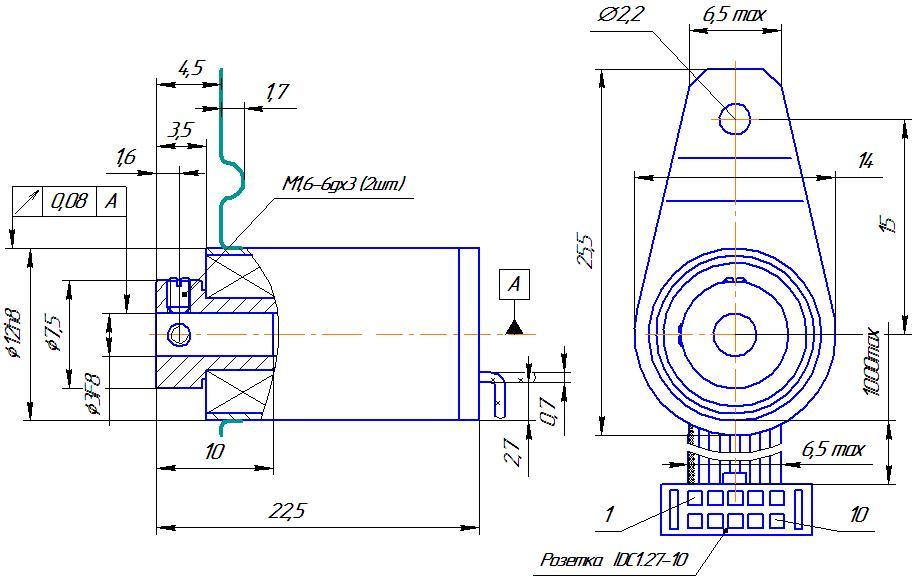

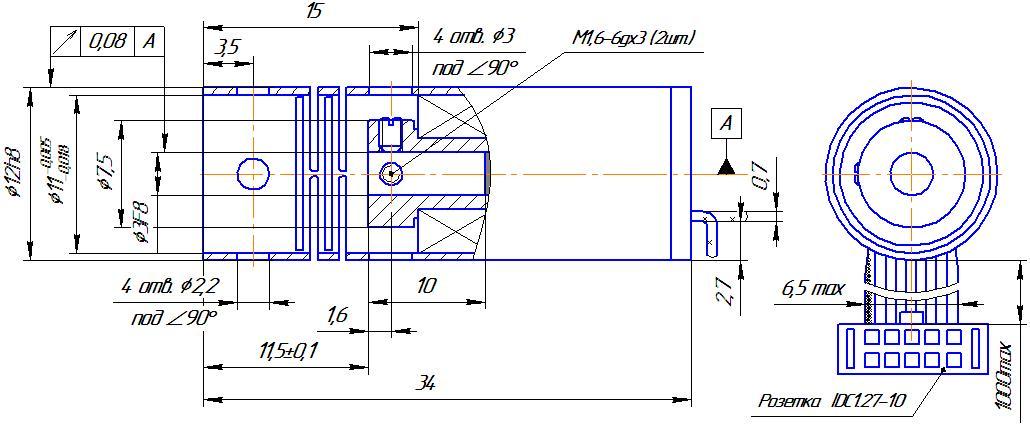

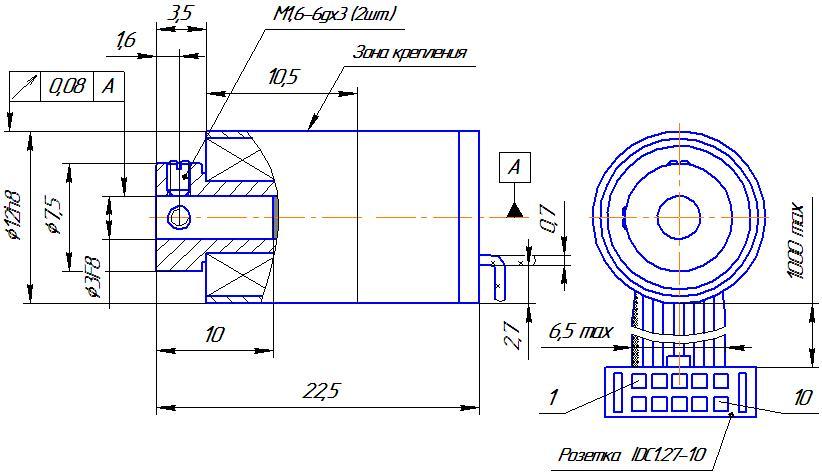

* - Указать буквенную модификацию A, Б, В (см. чертеж)
В спецзаказе указать конкретные параметры, отличные от приведенных ниже и согласованные с производителем
Исполнение
X1
4 - кабель с торца
Температурный диапазон
X2
H - от 0 до +70°С
Разрядность
XX3
до 11 бит
Напряжение питания
XX4
+5 В (05)
Вид выходного сигнала
XX5
RS - стандарт RS-422
Способ выдачи данных
X6
3 - последовательный SSI
Тип выходного кода
X7
1 - код Грея
Длина кабеля
XXX8
до 1 м
Кабельное окончание
X9
P(IDC1.27-10) - розетка IDC1.27-10
О - соединитель отсутствует
Пример заказа: ЛИР-МА212А-4-Н-11-05-RS-3-1-0,5-Р(IDC1.27-10)
ЛИР-МА212А, исполнение 4, температурный диапазон от 0 до +70°С, количество разрядов выходного кода - 11, напряжение питания +5 В, вид выходного сигнала - RS-422, способ выдачи данных - последовательный SSI, тип выходного кода - код Грея, длина кабеля 0,5 м, соединитель - розетка IDC1.27-10.
