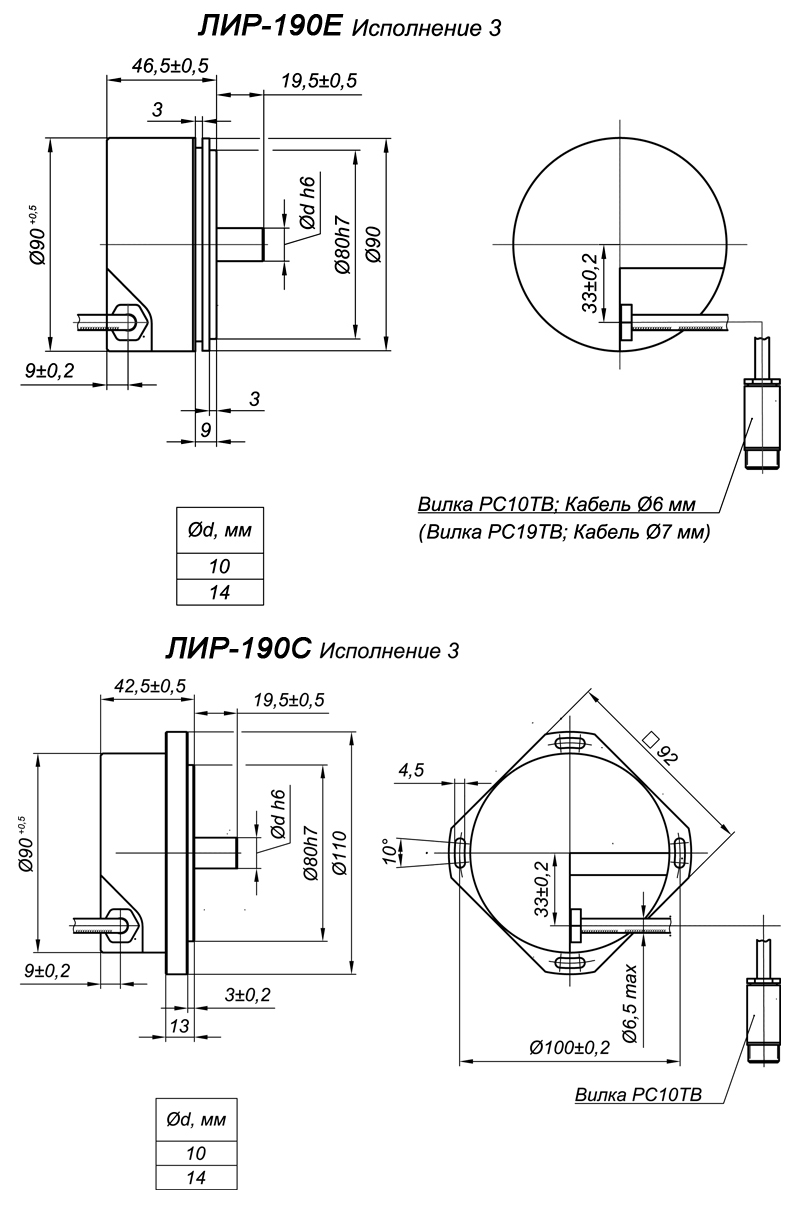

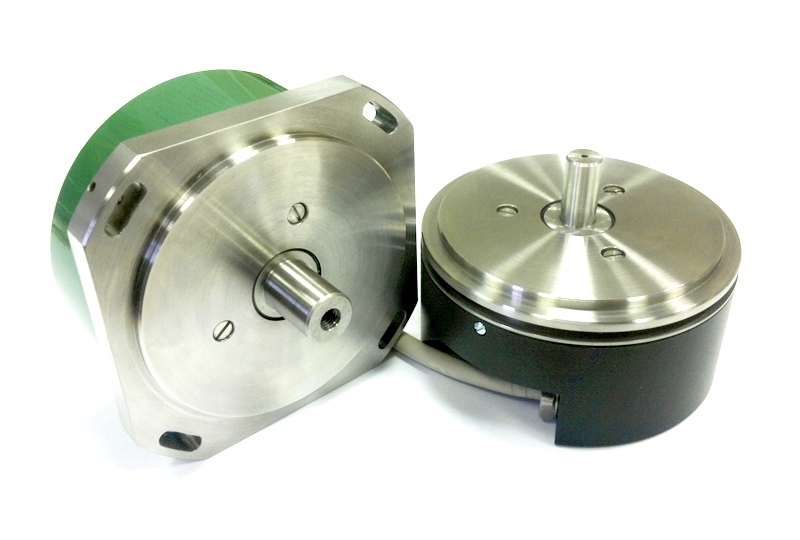

Отличительные особенности: прецизионный; диаметр корпуса 90 мм; разрешающая способность до 1800000 дискрет на оборот; напряжение питания +5 В; цельный вал диаметром 10 или 14 мм. Может быть использован для замены импортных датчиков.
В спецзаказе указать конкретные параметры, отличные от приведенных ниже и согласованные с производителем. Координатно-кодированные Р.М. указываются в спецзаказе.
Возможно изготовление преобразователя с сигналом ошибки для К = 25, 50
Исполнение
X1
3 - кабель сбоку
Температурный диапазон
X2
H - от 0 до +70°С
Число периодов выходного сигнала на оборот вала, Ni
XXXXXX3
5000, 6000, 7200, 9000, 18000
Ni x К, где К = 1, 2, 3, 4, 5, 8, 10, 12, 16, 25, 50;
Напряжение питания
XX4
+5 В (05 )
+5 В (05 )
Форма выходного сигнала
XX5
СН - ~1 В
ПИ - TTL
Класс точности ГОСТ 26242-90
X6
4 - ±5"
3 - ±2.5"
Длина кабеля
XXX7
Стандартная - 1 м
Кабельное окончание
X8
B - вилка; P - розетка. В () указать тип соединителя, соединитель отсутствует - 0
Пример заказа: ЛИР-190Е-3-Н-090000-05-ПИ-3-1,0-В(DB9)
ЛИР-190Е, исполнение 3, температурный диапазон от 0 до +70°С, число периодов выходного сигнала 90000, напряжение питания +5 В, форма выходного сигнала ПИ, класс точности 3, длина кабеля 1 м, вилка DB9.
