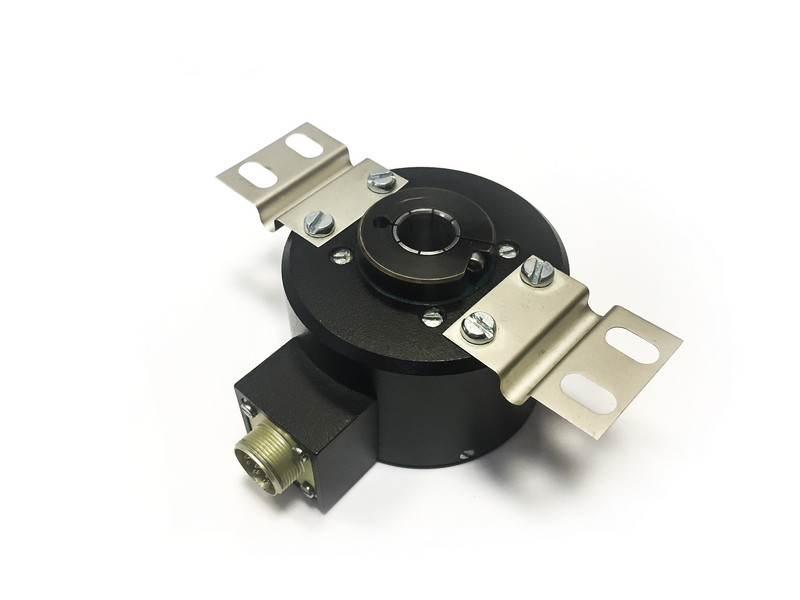

Инкрементный преобразователь угловых перемещений (инкрементальный энкодер). Принцип действия - фотоэлектрический. Отличительные особенности: диаметр корпуса 62 мм; разрешающая способность до 1000000 дискрет на оборот; напряжение питания +5 В, или от +10 до +30 В; полый вал.
В спецзаказе указать конкретные параметры, отличные от приведенных ниже и согласованные с производителем. Координатно-кодированные Р.М. указываются в спецзаказе.

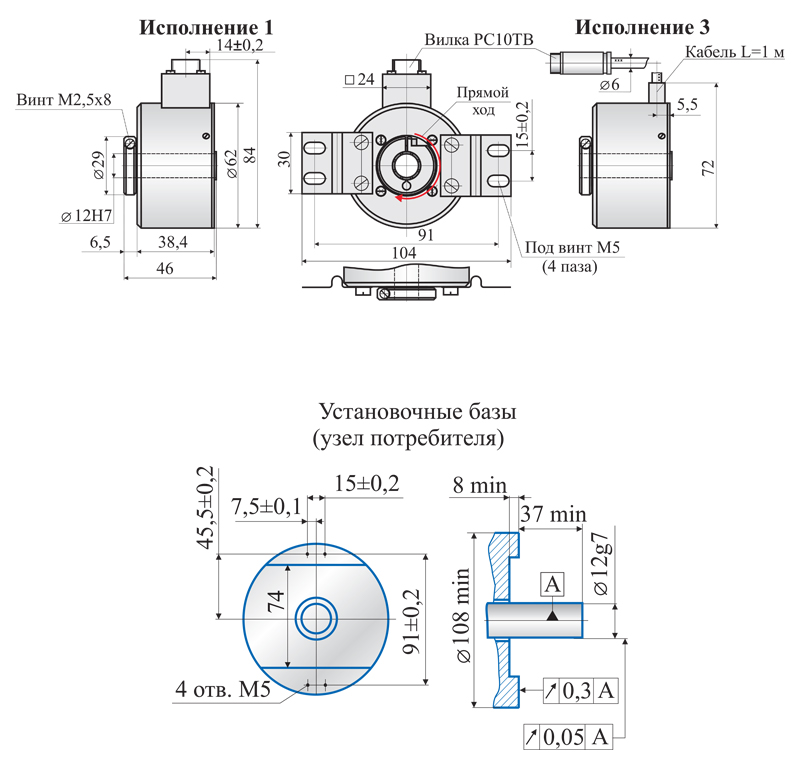

Исполнение
X1
1 - соединитель сбоку; 3 - кабель сбоку
Температурный диапазон
X2
H - от 0 до +70°С; T - от -40 до +100°С
Число периодов выходного сигнала на оборот вала, Ni
Ni x К, где К = 1, 2, 3, 4, 5, 8, 10, 12, 16, 25, 50
Напряжение питания
XX4
+5 В (05 )
+(10...30) В (10...30)
+5 В (05 )
Форма выходного сигнала
XX5
СН - ~1 В
ПИ - HTL
ПИ - TTL
Класс точности ГОСТ 26242-90
X6
6 - ±30''; для Ni>2500 и темпер. исполнения (0...70)°С
7 - ±75''; 8 - ±150''
Длина кабеля
XXX7
Стандартная - 1 м
Кабельное окончание
X8
B - вилка; P - розетка. В () указать тип соединителя, соединитель отсутствует - 0
Пример заказа: ЛИР-262А-3-Н-002500-05-ПИ-7-1,0-Р(РС10ТВ)
ЛИР-262А, исполнение 3, температурный диапазон от 0 до +70°С, число периодов выходного сигнала 2500, напряжение питания +5 В, форма выходного сигнала ПИ, класс точности 7, длина кабеля 1 м, розетка РС10ТВ.
