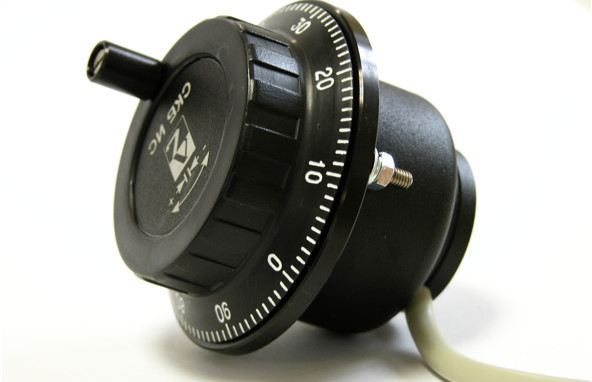

Инкрементный преобразователь угловых перемещений со штурвалом (на базе инкрементального энкодера). Принцип действия - фотоэлектрический. Отличительные особенности: диаметр корпуса 57 мм; разрешающая способность 400 дискрет на оборот; напряжение питания +5 В или от +10 до +30 В.
По физическому принципу работы этот преобразователь относится к классу фотоэлектрических датчиков.
Фотоэлектрические датчики
Фотоэлектрические датчики используют фотоэлектрический эффект - явлении испускания электронов веществом под действием света, открытым 1887 Г.Герцем. Во время работы фотоэлектрического датчика происходит непрерывное преобразование света в электрический сигнал. Основными элементами фотоэлектрических датчиков СКБ ИС являются: источник света (лазеры, светодиоды), оптические среда и приемник светового луча (фотоприёмники, ПЗС матрицы).
По сравнению с другими физическими принципами, фотоэлектрический более требователен к технологии производства, условиям эксплуатации, размерам конструкции и т.д., однако обладет большим потенциалом по точности и разрешению. Как правило, стоимость фотоэлектрических датчиков, по сравнению с магнитными, выше.
Оптоэлектронные датчики
Боллее современное название фотоэлектрических датчиков - оптоэлектронные. Оптоэлектроника - направление электроники, охватывающее оптические и электрические методы обработки информации. Поэтому преобразователи, использующие такую электронику, называют иногда оптоэлектронными датчиками. Название "оптоэлектронный датчик" не популярно.
Оптронные датчики
Оптоэлектроника развивалась в двух направлениях. Ту часть оптоэлектроники, которая основана на фотоэлектрическом преобразовании оптического сигнала в электрический, называют оптроника. Поэтому преобразователи СКБ ИС иногда называют оптронными датчиками. Как и "оптоэлектронный датчик", название "оптронный датчик" также не популярно.
Оптические датчики
Еще одно название датчиков СКБ ИС - оптические датчики. Название "оптические датчики", хотя весьма популярно, но не несет достаточно информации о физическом принципе работы и является слишком общим.
Преобразователи СКБ ИС, использующие фотоэлектрический эффект, относят к классу "фотоэлектрические датчики". Другие названия считаются производными.
В спецзаказе указать конкретные параметры, отличные от приведенных ниже и согласованные с производителем. Координатно-кодированные Р.М. указываются в спецзаказе.

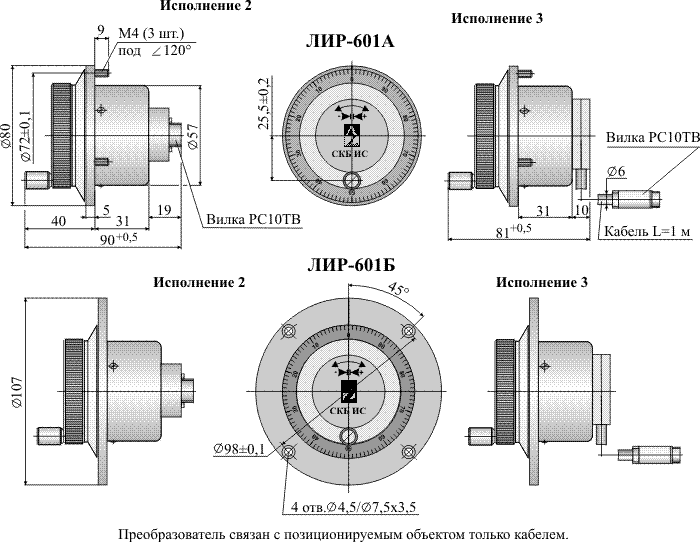

Исполнение
X1
2 - соединитель с торца; 3 - кабель сбоку
Температурный диапазон
X2
H - от 0 до +70°С
Число периодов выходного сигнала на оборот вала, Ni
XXXXXX3
100
Напряжение питания
XX4
+5 В (05 )
+(10...30) В (10...30)
+5 В (05 )
Форма выходного сигнала
XX5
СТ - ~11 мкА
СН - ~1 В
ПИ - HTL
ПИ - TTL
Класс точности ГОСТ 26242-90
X6
8 - ±150''
Длина кабеля
XXX7
Стандартная - 1 м
Кабельное окончание
X8
B - вилка; P - розетка. В () указать тип соединителя, соединитель отсутствует - 0
Пример заказа: ЛИР-601А-3-Н-000100-05-ПИ-8-3,0-Р (DB9)
ЛИР-601А, исполнение 3, температурный диапазон от 0 до +70°С, число периодов выходного сигнала 100, напряжение питания +5 В, форма выходного сигнала ПИ, класс точности 8, длина кабеля 3 м, розетка DB9.
