ЛИР-940-ISA-37pin-G2
Компьютерные платы

Описание

Просмотр: 1

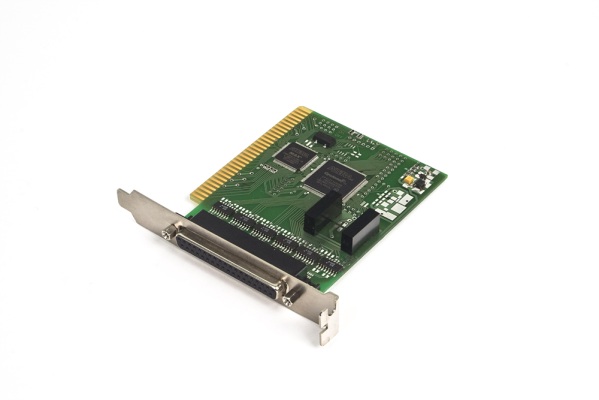

Компьютерная плата для шины ISA.
Обработка сигналов инкрементных датчиков.

Текущий статус: Серийный выпуск

Технические характеристики - Форма заказа

Характеристики

Сопутствующее

Заказать


Количество осей (количество подключаемых преобразователей)		4
Тип преобразователей		Инкрементный
Шина компьютера		ISA - ISA Specification 1.0.a
Тип гальванической развязки		Сигналы всех датчиков и сигналы внешних (дополнительных) устройств имеют гальваническую развязку
Разъем для подключения преобразователей		37 pin - DRB37F -розетка - 37 контактов
Количество дополнительных входов для импульсных сигналов		0
Напряжение пробоя, тест на модели человеческого тела		1000 В
Максимальный ток потребления при питании датчиков и дополнительных устройств от DC-DC (на каждый канал)		200 мА
Разрядность аппаратного счетчика каждого канала		24
Максимальная входная частота сигналов преобразователя		8 МГц
Временное сближение фронтов сигналов преобразователя (Тmin), при котором возникает предостерегающее сообщение		≤ 20нс.
Уровни сигналов преобразователя		ТТЛ
Описание (pdf)		ЛИР-940 ISA

Документация

Код заказа

ЛИР-940-ISA-37pin-G2-(Спецзаказ)

В спецзаказе указать конкретные параметры, отличные от приведенных ниже и согласованные с производителем.
