ЛИР-930-ISA-9pin-G1
Компьютерные платы

Описание

Просмотр: 1

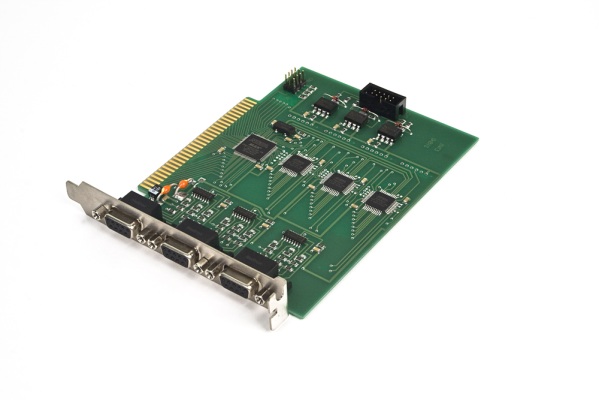

Компьютерная плата для шины ISA.
Обработка сигналов инкрементных датчиков.

Текущий статус: Серийный выпуск

Технические характеристики - Форма заказа

Характеристики

Сопутствующее

Заказать


Количество осей (количество подключаемых преобразователей)		3
Тип преобразователей		Инкрементный
Шина компьютера		ISA - ISA Specification 1.0.a
Тип гальванической развязки		Сигналы от внешних (дополнительных) устройств имеют гальваническую развязку. Сигналы с датчиков не развязаны
Разъем для подключения преобразователей		9 pin - DRB9F -розетка - 9 контактов
Минимальная длительность импульсного сигнала, подаваемого на дополнительных вход платы		20 нс
Напряжение пробоя, тест на модели человеческого тела		1000 В
Разрядность аппаратного счетчика каждого канала		24
Максимальная входная частота сигналов преобразователя		25 МГц
Уровни сигналов преобразователя		ТТЛ
Уровень импульсных сигналов, подаваемых на дополнительный вход платы.		ТТЛ
Задержка срабатывания импульсного сигнала, подаваемого на дополнительный вход платы		не более 30 нс.
Требуемое количество байтовых адресов в адресном пространстве ввода/вывода компьютера		10
Расположение адресного пространства платы в адресном пространстве ввода/вывода компьютера		200 (h)-399(h)
Описание (pdf)		ЛИР-930 ISA

Документация

Код заказа

ЛИР-930-ISA-9pin-G1-(Спецзаказ)

В спецзаказе указать конкретные параметры, отличные от приведенных ниже и согласованные с производителем.
