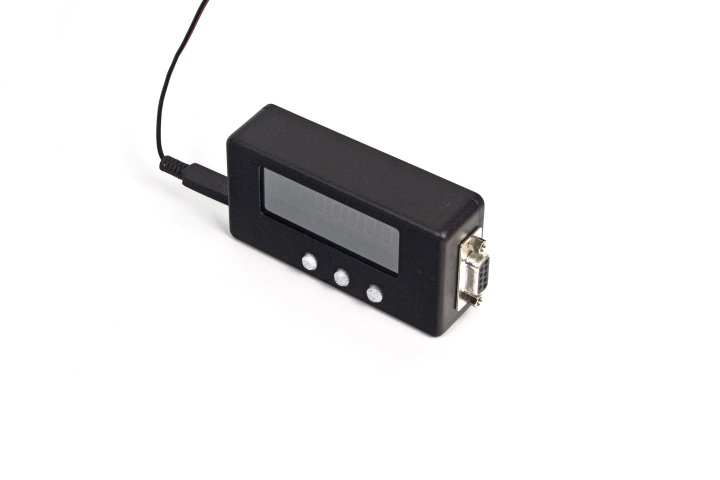

ЛИР-510MА-X1-XX2-XX3-XX4-XXXXXX5-(Спецзаказ)
В спецзаказе можно указать дополнительные функции, согласованные с производителем
| Конструктивное исполнение |
X1 |
А - приборное
P - панельное
|
| Код модификации УЦИ |
XX2 |
00 - базовая модификация |
| Приемник внешнего сигнала |
XX3 |
00 - не используется
|
|
Выходной сигнал преобразователя
|
XX4 |
SB - последовательный двоичный код (SSI), стандарт RS422 |
| Разрешающая способность |
XXXXXX5 |
для углового перемещения, в градусах |
0.0001 - 0.0001 град
0.0005 - 0.0005 град
0.001 - 0.001 град
0.005 - 0.005 град
|
|
для линейного перемещения, в мкм
|
0.1 - 0.1 мкм
0.5 - 0.5 мкм
1 - 1 мкм
5 - 5 мкм
10 - 10 мкм
|
Примечание: маркировка оси на лицевой панели не наносится.
Пример заказа: ЛИР-510MA-A-00-00-SB-1
ЛИР-510MA, приборное исполнение корпуса, функциональные возможности определены кодом модификации 00, без приемника внешних сигналов, выходные сигналы преобразователя - последовательный двоичный код (SSI), RS422, разрешающая способность 1 мкм
|
|
|
