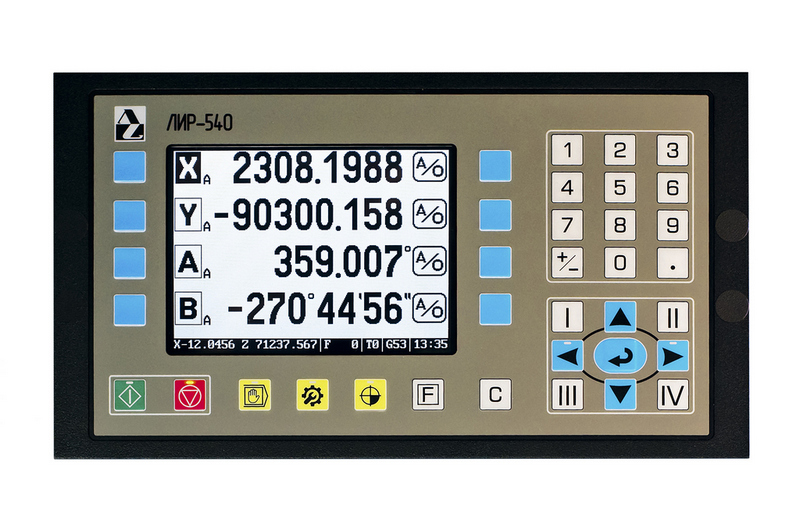

Четырехкоординатное УЦИ (Устройство Цифровой Индикации) с ярким ЖК-дисплеем.
Относится к классу блоков цифровой индикации, работающих с инкрементными преобразователями перемещения (инкрементными энкодерами). Кроме того имеет 12 дискретных входов.

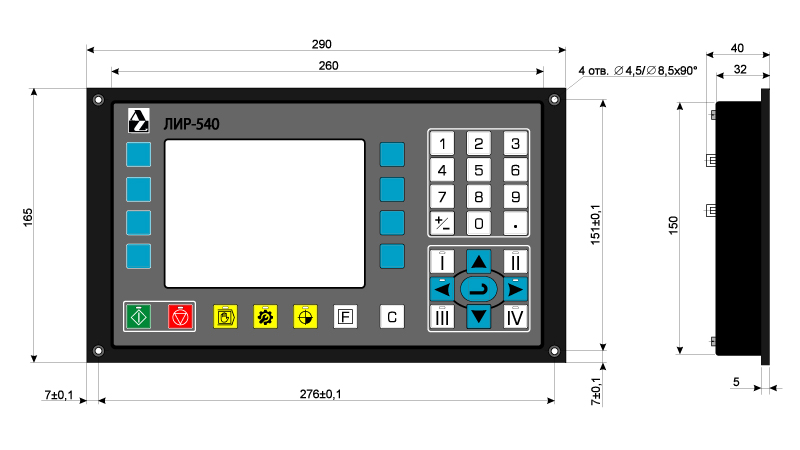

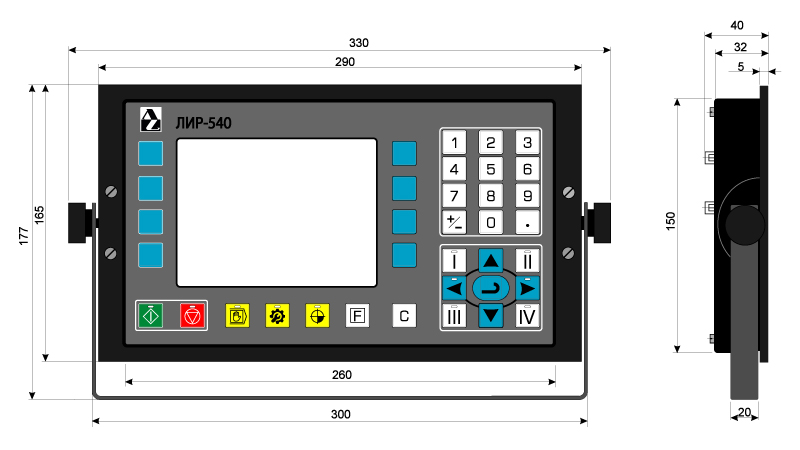

Выпускается в двух вариантах исполнения: А – приборный и P – панельный. Варианты исполнения отражаются в соответствующей позиции кода заказа. Приборное исполнение позволяет закреплять УЦИ ЛИР-540 на кронштейне (исполнение А). Панельный вариант корпуса (исполнение Р) предназначен для встраивания в технологические стойки, щиты, пульты управления и т.д., и крепления его при помощи отверстий в лицевой панели.
УЦИ ЛИР-540 обеспечивает:
Выбор абсолютной или относительной системы отсчёта координат для каждой оси
Возможность диагностики подключенных датчиков
Интеллектуальную компенсацию люфта
Задания коррекции инструмента
Режим работы радиус-диаметр
Задания смещения рабочей системы отсчёта координат относительно станочной системы отсчёта
Отображение скорости подачи для линейных осей или скорости оборотов вращения для круговых осей
Возможность привязки инструмента к краю заготовки и поиск центра отверстия
