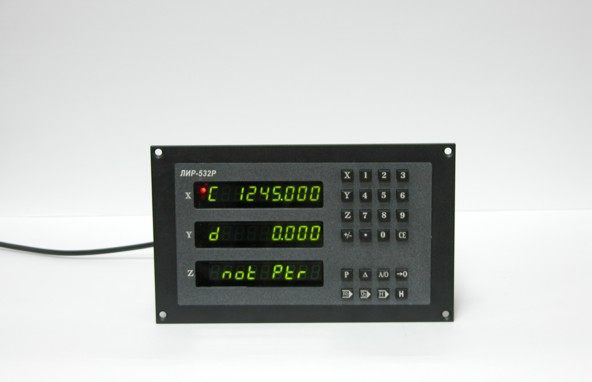

Трехкоординатное УЦИ (Устройство Цифровой Индикации).
Относится к классу блоков цифровой индикации, работающих с инкрементыми преобразователями перемещения (инкрементными энкодерами).
УЦИ рассчитано на подключения до трех линейных или угловых датчиков, имеющих прямоугольный импульсный выходной сигнал.
Имеет функции управления и расширенные сервисные функции. Управление позиционированием осей осуществляется цифровыми дискретными выходами.
Возможна установка порта RS-232 для связи с PC.
В спецзаказе можно указать в качестве дополнительного требования наличие порта RS-232, изменение маркировки оси и т.д.

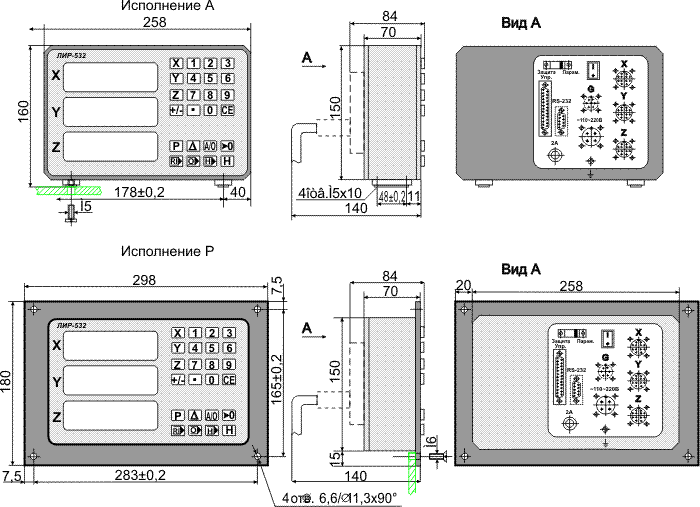

Конструктивное исполнение
X1
А - приборное
P - панельное
Код модификации УЦИ
XX2
00 - базовая модификация
Приемник внешнего сигнала
XX3
00 - не используется
RI - зона RI
RS - обнуление
Выходной сигнал преобразователя
XX4
ПИ - прямоугольный импульсный
Разрешающая способность
XXXXXX5
для углового перемещения, в градусах
0.0001 - 0.0001 град
0.0005 - 0.0005 град
0.001 - 0.001 град
0.005 - 0.005 град
для линейного перемещения, в мкм
0.1 - 0.1 мкм
0.5 - 0.5 мкм
1 - 1 мкм
5 - 5 мкм
10 - 10 мкм
Примечание: если разрешающая способность преобразователей, подключаемых к УЦИ, различна, то записывается дискретность входного сигнала для каждой оси через косую черту по порядку: X/Y/Z.
Пример заказа: ЛИР-532А-00-RI-ПИ-1/5/1-(RS232)
ЛИР-532, приборное исполнение корпуса, функциональные возможности определены кодом модификации 00, используется приемник внешнего сигнала "зона RI", выходные сигналы преобразователя типа ПИ (TTL), разрешающая способность по оси X 1 мкм, по оси Y 5 мкм, по оси Z 1 мкм, дополнительно установлен последовательный порт RS-232.
