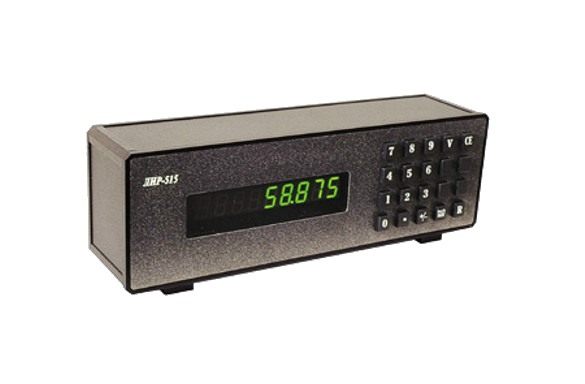

Одно- Двух- и Трехкоординатное УЦИ (Устройство Цифровой Индикации).
Относится к классу блоков цифровой индикации, работающих с абсолютными датчиками положения (абсолютными энкодерами).
УЦИ рассчитано на подключения до трех линейных или угловых датчиков с последовательный выдачей кода по интерфейсу SSI.
Возможна установка порта RS-232 для связи с PC.
* - указать обозначение преобразователя (515, 525 или 535)
В спецзаказе можно указать в качестве дополнительного требования наличие порта RS-232 и разрядность подключаемого датчика.

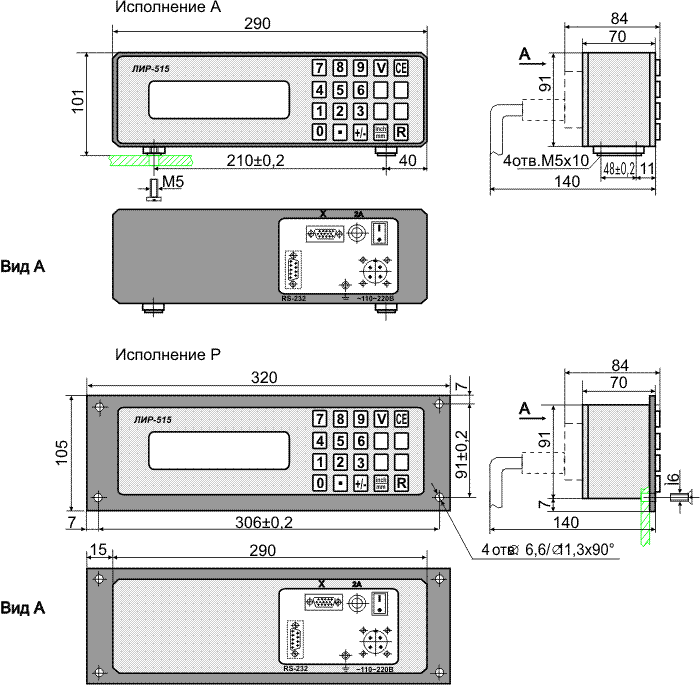

Конструктивное исполнение
X1
А - приборное
P - панельное
Код модификации УЦИ
XX2
00 - индикация линейного перемещения
20 - индикация угла поворота
40 - комбинированная индикация
Приемник внешнего сигнала
XX3
00 - не используется
RS - обнуление
Выходной сигнал преобразователя
XX4
SB - последовательный двоичный код типа SSI
Разрешающая способность
XXXXXX5
для углового перемещения, в градусах
0.01 - 0.01 град
0.05 - 0.05 град
для линейного перемещения, в мкм
1 - 1 мкм
10 - 10 мкм
Примечание: маркировка оси на лицевой панели ЛИР-515 не наносится.
Пример заказа: ЛИР-515А-00-00-SB-0.01-(RS232)
ЛИР-515, приборное исполнение корпуса, функциональные возможности определены кодом модификации 00, используется приемник внешнего сигнала не используется, выходные сигналы преобразователя типа SB (SSI), разрешающая способность 0, 01 град., дополнительно установлен последовательный порт RS-232.
