СППУ - Система Программного Позиционного Управления приводами станков и промышленных механизмов.

Пульт оператора предназначен для цифровой индикации и управления контроллерами, входящими в состав СППУ. Количество управляемых осей от 1 до 6. Подключение и связь с контроллерами осуществляется с помощью трассы связи через блок питания ЛИР-989 по интерфейсу RS-485.

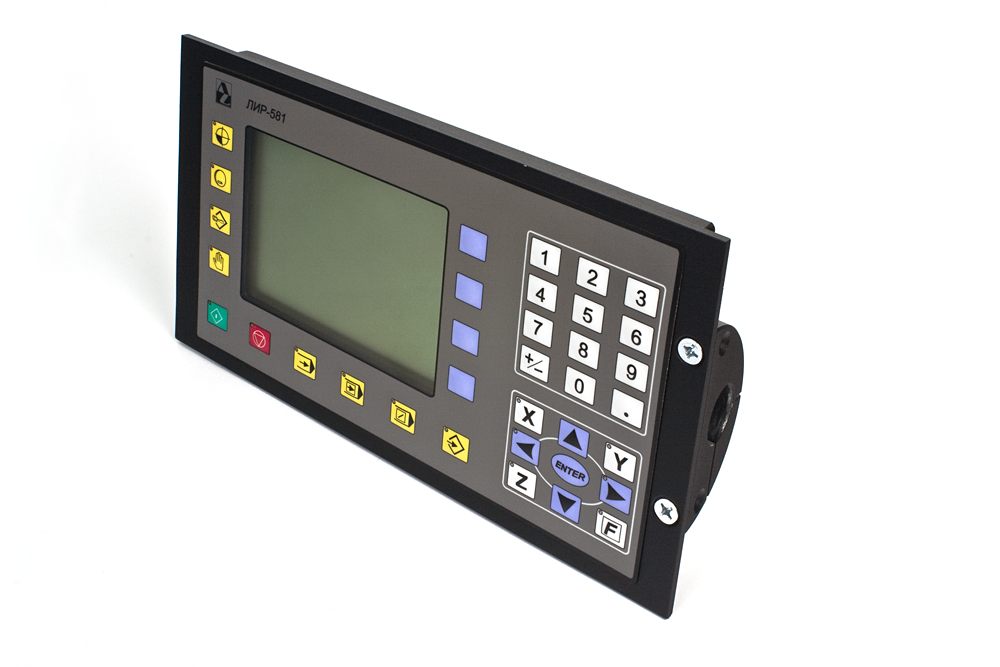

Пульт оператора ЛИР-581 выпускается в металлическом корпусе, имеющем высокопрочное порошковое покрытие. По типу корпуса различают два варианта исполнения: А – приборные и P – панельный. Варианты исполнения отражаются в соответствующей позиции кода заказа СППУ (см п.8). Приборное исполнение позволяет закреплять пульт оператора ЛИР-581 на кронштейне (исполнение А). Панельный вариант корпуса (исполнение Р) предназначен для встраивания пульта в технологические стойки, щиты, пульты управления и т.д. и его крепления при помощи отверстий в лицевой панели. На передней панели пульта оператора наклеена герметичная пленочная панель с окном для жидкокристаллического дисплея и клавиатурой со встроенными световыми индикаторами. Между ЖК-дисплеем и пленочной панелью находится защитное органическое стекло. На задней панели корпуса пульта оператора расположены: разъем для подключения трассы связи пульта оператора с блоком питания и контроллерами - D-SUB-9 (розетка) и разъем программирования пульта и связи с компьютером через последовательный порт RS-232C - D-SUB-9 (вилка).
