С помощью котроллера эллектроавтаматики ЛИР-986 можно осуществить программную реализацию релейных схем электроавтоматики оборудования и /или обеспечить управление приводами подач по заданной программе. ЛИР-986 может работать как в сосаве СППУ, так и автономно, в качестве отдельного устройства, обеспечивающего реализацию жесткой логики работы электроавтоматики. В составе СППУ к контроллеру возможен доступ из управляющей программы пульта оператора ЛИР-581 через маркеры. Программирование контроллера осуществляется от персонального компьютера через адаптер ЛИР-967 (USB-RS485).

Существует две модификации контроллера электроавтаматики: ЛИР-986А и ЛИР-986Б.  Контроллер ЛИР-986А не имеет собственных входов/выходов, а расширяется внешними блоками входов/выходов ЛИР-987. С их помощью контролер ЛИР-986А может расширятся до 240 вхдов/ 240 выходов. Применение ЛИР-986А оправдано для реализации сложных схем электроавтаматики. Контроллер ЛИР-986Б имеет встроенные 12 входов и 12 выходов, и расширяться блоками ЛИР-987 не может.

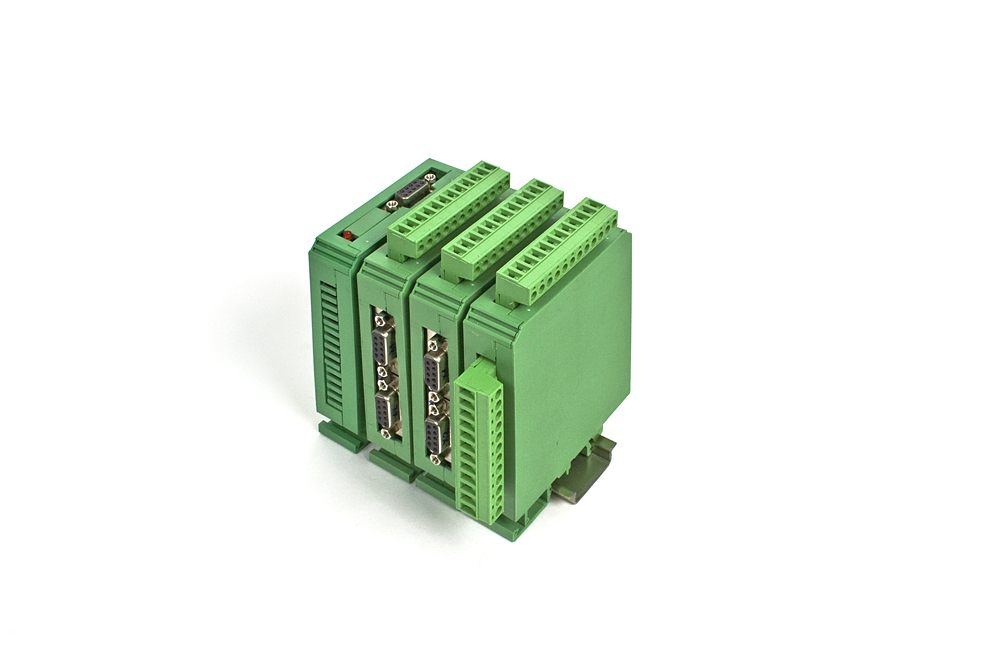

ЛИР-986 изготавливается в малогабаритном пластмассовом корпусе с креплением, предназначенным для установки модуля на DIN-рельс. Для подключения модуля к контроллеру движения и для связи с внешними устройствами используются разъемные колодки с винтовыми зажимами для проводов. Для сигнализации о текущем состоянии входа/выхода, напротив клеммы каждого входа/выхода, установлены световые индикаторы - зелёного цвета для входов и красного для выходов.
